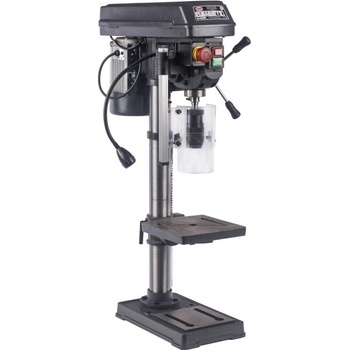

Proma PTB-16 MAX/400V

Maximálna výbava a trojfázová sila

Hlavné prednosti

Stolová vŕtačka PROMA PTB-16 MAX/400V je profesionálne vybavený stroj, ktorý uspokojí aj tých najnáročnejších užívateľov hľadajúcich presnosť a vysoký krútiaci moment trojfázového motora. Oproti štandardným modelom prichádza vo výbave MAX, Ktorá zahŕňa krížový laser pre presné navádzanie, variabilné LED osvetlenie a rýchloupínacie skľučovadlo. Robustné hliníkové telo motora s krytím IP45 zaisťuje efektívne chladenie a dlhú životnosť aj v prašnom prostredí dielní. Táto vŕtačka je ideálna pre presné vŕtanie do oceľových profilov, výrobu nábytkových spojov, zahlbovanie otvorov v liatine, precízne modelárske práce alebo náročné údržbárske úkony v priemysle. 01

Trojfázový výkon 400V

Motor s napätím 400V ponúka vyššiu stabilitu otáčok a silu, ktorú oceníte najmä pri vŕtaní veľkých priemerov do tvrdých kovov. 02

Krížový laser

Integrovaný laser premieta presný kríž na miesto dopadu vrtáka, čo eliminuje chyby pri zameriavaní a šetrí čas. 03

Rýchloupínacie skľučovadlo

Skľučovadlo 1–16 mm umožňuje bleskovú výmenu vrtákov bez kľučky, pričom zaručuje pevné stlačenie a vysokú súososť. 04

LED variabilné osvetlenie

Jasné osvetlenie pracovnej plochy eliminuje tiene a zaisťuje perfektnú viditeľnosť na rysku aj v tmavých dielňach. 05 12 rýchlostných stupňov

Široký rozsah od 300 do 2550 ot./min dovoľuje vŕtať do nerezu (nízke otáčky) aj dreva (vysoké otáčky). 06

Liatinová základňa s drážkami

Masívna obrobená základňa s T-drážkami umožňuje upnutie vysokých obrobkov, ktoré sa nezmestia na pracovný stôl.

Oblasti použitia

Využitie

Zámočnícke dielne Stolárska výroba Školské výukové dielne Sériové vŕtanie otvorov Údržba poľnohospodárskej techniky Modelárske projekty Renovácia kovových dielov Vŕtanie pod uhlom ±45°

Podrobné špecifikácie

Technické parametre

Napätie 400V Trojfázové napájanie Čo to znamená? Napájanie 400V (päťkolík) poskytuje stabilný krútiaci moment, motor sa pri záťaži menej hreje a má dlhšiu životnosť. 400 V je ideálny pre prevádzky, kde sa vyžaduje maximálna sila vretena bez poklesu výkonu pri vŕtaní do ocele.

Max. o vŕtanie 16mm Kapacita do ocele Čo to znamená? Udáva maximálny priemer štandardného špirálového vrtáka, ktorý stroj bezpečne zvládne v oceľovom materiáli.

S kapacitou16 mm zvládnete väčšinu bežných konštrukčných otvorov v dielni aj na montáži.

Kužeľ vretena Mk 2 Morse kužeľ Čo to znamená? Univerzálny štandard, ktorý umožňuje okrem skľučovadla upnúť aj vrtáky s kužeľovou stopkou priamo do vretena.

Kužeľ Mk 2 je zárukou vysokej kompatibility s profesionálnym vŕtacím príslušenstvom.

Zdvih vretena 65 mm Hĺbka vŕtania Čo to znamená? Maximálna hĺbka, do ktorej sa vrták vysunie pri jednom otočení pákou.

Zdvih 65 mm je dostatočný na vŕtanie silných profilov, dosiek aj hrubostenného dreva.

Výkon a pohon

Príkon motora 450 W

Efektívny príkon 450 W v hliníkovom tele zaisťuje konštantnú silu a výborné chladenie motora.

Napätie 400 V

Trojfázové 400V napájanie pre vyšší krútiaci moment a priemyselné nasadenie.

Počet rýchlostí 12 stupňov 12 rýchlostí menených pomocou klinových remeňov umožňuje optimálne nastavenie reznej rýchlosti pre každý materiál.

Rozsah otáčok 300 - 2 550 min?1

Široký rozsah od 300 otáčok (pre veľké vrtáky) až po 2 550 otáčok (pre drobné otvory v dreve).

Krytie motora IP45

Stupeň pokrytiaIP45 chráni motor pred vniknutím prachu a striekajúcej vody, čo je kľúčové pre dielenské prostredie.

Pracovná kapacita a rozmery

Vyloženie vretena (X) 130 mm

Vzdialenosť 130 mm od osi vretena k stĺpu dovoľuje vŕtanie do stredu obrobkov so šírkou až 260 mm.

Max. vzdialenosť vretena od stola 420 mm

Priestor 420 mm umožňuje použitie vysokých zverákov alebo vŕtanie do rozmernejších kusov materiálu.

Max. vzdialenosť vretena od základne 540 mm

Pri odsunutí stola je možné využiť až 540 mm priestoru na vŕtanie priamo na základnej doske stroja.

Rozmer stola 200 x 200 mm

Štvorcový stôl 200x200 mm s drážkami je naklápací o 45 ° a výškovo nastaviteľný cez ozubený hrebeň.

Priemer stĺpa (D) 58 mm

Robustný 58mm stĺp je zárukou tuhosti. Vŕtačka sa pri vŕtaní do ocele neprehýba a drží uhol.

Celková suma 880 mm

S výškou 880 mm sa jedná o stabilný stroj, ktorý stále pohodlne umiestnite na štandardný pracovný stôl.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo dostanete v zásielke

Obsah balenia 1

PROMA PTB-16 MAX/400V

Stĺpová vŕtačka v kompletnej zostave 1× 2

Rýchloupínacie skľučovadlo

Rozsah 1 - 16 mm / B 16 pre výmenu bez kľučky 1× 3

Krížový laser a LED svetlo

Už namontované prvky pre presné vŕtanie 1× 4

Upínací tŕň a vyrážač

Tŕň MK 2 / B 16 a vyrážací klin tŕňa 1× 5

Batéria AAA 2 kusy batérií pre napájanie krížového lasera 2× 6

Príslušenstvo

Ochranný kryt skľučovadla a servisné náradie 1×

Často kladené otázky

Otázky a odpovede 01Môžem vŕtačku zapojiť do bežnej 230V zásuvky?

Nie, tento model vyžaduje trojfázové napájanie 400 V (päťkolík). Pokiaľ máte v dielni iba 230 V, odporúčame zvoliť variant PROMA PTB-16 MAX/230V, ktorý má totožnú výbavu MAX. 02Na čo je dobrý krížový laser?

Laser premieta dve línie v tvare kríža presne na miesto, kam dopadne hrot vrtáka. To vám ušetrí čas s presným nastavovaním obrobku a eliminuje riziko vyvŕtania otvoru mimo rysku. 03Aký zverák k tejto vŕtačke pasuje?

Pracovný stôl má rozstup drážok 133 mm. Ideálne k nemu pasujú zveráky PROMA SV-100, SVP-100 alebo naklápací SVV-100. Všetky tieto zveráky nájdete v našej ponuke príslušenstva. 04Je výmena rýchloupínacieho skľučovadla zložitá?

Vôbec nie. Skľučovadlo je nasadené na tŕni MK 2. Pomocou priloženého vyrážacieho klinu ho ľahko vyberiete a môžete nahradiť napríklad vrtákom s kužeľovou stopkou priamo do vretena. 05Zvládne vŕtačka aj vŕtanie do nerezovej ocele?

Áno, vďaka možnosti nastaviť nízke otáčky (300 min?1) a sile 400V motora je vŕtačka vhodná aj pre nerez. Odporúčame pri vŕtaní do nerezu používať kobaltové vrtáky a rezný olej z našej ponuky.

Rada špecialistu Tomek Náradie:

Pri zapájaní vŕtačky do siete 400 V vždy skontrolujte správny smer otáčania vretena. Pokiaľ sa vrták točí opačne, je nutné prehodiť dve fázy v prívodnej zástrčke. Tiež odporúčam pravidelne čistiť a ľahko mazať ozubený hrebeň pre výškové nastavenie stola - zaistíte si tým hladký a ľahký pohyb bez drhnutia. A pamätajte, pri 400V motore máte k dispozícii silu, ktorú pocítite hlavne pri vŕtaní hlbokých otvorov do tvrdej ocele alebo pri použití korunkových vrtákov!
