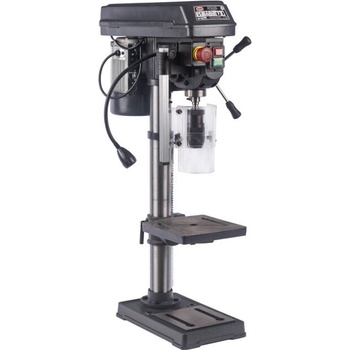

Proma PTB-16 MAX/230V

Maximálna výbava pre vašu dielňu

Hlavné prednosti

Stolová vŕtačka PROMA PTB-16 MAX/230V je špičkovo vybavený stroj, ktorý kombinuje robustnú mechaniku s modernými prvkami na uľahčenie práce. Vďaka jednofázovému 230V motoru ju zapojíte v každej bežnej dielni či garáži bez toho, aby ste prišli o vysoký krútiaci moment. Verzia MAX sa odlišuje nadštandardnou výbavou: krížový laser presne označí bod dotyku vrtáka, LED osvetlenie prejasní pracovnú plochu a rýchloupínacie skľučovadlo dovoľuje bleskovú výmenu nástrojov bez hľadania kľučky. Je to ideálny partner na presné vŕtanie do oceľových profilov, výrobu drevených spojov alebo renovačné práce. 01

Krížový laser

Dva laserové lúče presne označujú stred budúceho otvoru, čo eliminuje chyby pri zameriavaní obrobku. 02

Rýchloupínacie skľučovadlo

Profesionálny systém 1–16 mm umožňuje výmenu vrtáka počas sekundy iba rukou, s vysokou silou zovretia. 03

LED osvetlenie

Variabilné svetlo priamo nad vretenom zaistí perfektnú viditeľnosť na rysku aj v horšie osvetlených kútoch dielne. 04 12 rýchlostných stupňov

Široký rozsah otáčok (300–2550 min?1) dovoľuje optimálne vŕtať do nerezu, farebných kovov aj tvrdého dreva. 05

Hliníkové telo motora

Zaisťuje skvelý odvod tepla a vysokú odolnosť (IP45), čo predlžuje životnosť stroja pri dlhšom nasadení. 06

Masívna liatinová základňa

Obrobená plocha základne s T-drážkami umožňuje upnutie vysokých kusov materiálu priamo na spodnú časť stroja.

Oblasti použitia

Využitie

Vŕtanie do oceľových profilov Stolárska výroba Školské výukové dielne Zámočnícke práce Údržba stroja Uhlové vŕtanie ±45° Modelárske projekty Vŕtanie do hliníka a nerezu

Podrobné špecifikácie

Technické parametre

Napätie 230V Jednofázové Čo to znamená? Vŕtačku zapojíte do štandardnej domácej zásuvky. Ideálne pre bežné dielne bez trojfázového rozvodu. napájanie 230 V je štandardom pre domáce dielne a garáže. Ponúka dostatok sily pre všetky majstrovské úlohy.

Max. o vŕtanie 16mm Kapacita do ocele Čo to znamená? Maximálny priemer špirálového vrtáka, ktorý je možné bezpečne použiť na vŕtanie do konštrukčnej ocele.

S kapacitou16 mm zvládnete aj náročnejšie konštrukčné otvory v oceli, liatine aj tvrdom dreve.

Kužeľ vretena Mk 2 Morse kužeľ Čo to znamená? Štandardný vnútorný kužeľ vo vretene, ktorý umožňuje upnúť ako skľučovadlo, tak aj vrtáky s kužeľovou stopkou.

Mk 2 je priemyselný štandard zaručujúci kompatibilitu so širokou škálou vŕtacieho náradia a príslušenstva.

Zdvih vretena 65 mm Hĺbka vrtu Čo to znamená? Maximálna hĺbka, do ktorej sa vrták vysunie pri jednom otočení pákou.

Zdvih 65 mm je plne dostačujúca na vŕtanie silných profilov, dosiek a bežných tesárskych spojov.

Výkon a vreteno

Príkon motora 450 W 450 W príkonu v kombinácii s prevodovaním zaisťuje stabilný krútiaci moment na vŕtanie do kovu bez zbytočných vibrácií.

Rozsah otáčok 300 - 2 550 min?1

Široký rozsah od 300 otáčok (pre veľké vrtáky) až po 2 550 otáčok (pre drobné priemery) zaisťuje čistý rez v každom materiáli.

Počet rýchlostí 12 stupňov 12 rýchlostí menených pomocou klinových remeňov umožňuje veľmi presné nastavenie reznej rýchlosti podľa priemeru vrtáka.

Skľučovadlo Rýchloupínacia 1 - 16 mm

Umožňuje bleskovú výmenu vrtákov s driekom už od 1 mm, čo oceníte pri jemných modelárskych prácach.

Pracovný priestor

Vyloženie vretena (X) 130 mm

Vzdialenosť 130 mm od osi vretena k stĺpu umožňuje vŕtanie do stredu obrobku so šírkou až 260 mm.

Rozmer stola 200 x 200 mm

Pracovný stôl o ploche 200 x 200 mm s T-drážkami pre ľahké upnutie zveráka. Je výškovo nastaviteľný cez ozubený hrebeň.

Max. vzdialenosť vretena od stola 420 mm

Priestor 420 mm dovoľuje vŕtať aj rozmernejšie kusy alebo používať vysoké strojné zveráky.

Max. vzdialenosť vretena od základne 540 mm

Vďaka odsunutiu stola stranou môžete využiť až 540 mm priestoru na vŕtanie priamo na základnej doske stroja.

Konštrukcia a doplnky

Celková výška (V) 880 mm

S výškou 880 mm sa jedná o stabilný stojanový stroj, ktorý sa pohodlne zmestí na každý pracovný stôl.

Priemer stĺpa (D) 58 mm

Robustný 58mm stĺp zaisťuje tuhosť konštrukcie. Vŕtačka sa pri tlaku na páku neprehýba.

Krytie motora IP45

Stupeň IP45 chráni motor pred vniknutím prachu a striekajúcej vode, čo predlžuje životnosť v dielenskom prostredí.

Krížový laser ÁNOBatérie sú súčasťou balenia

Integrovaný laser pre maximálna presnosť. Bod vŕtania uvidíte skôr, ako sa vrták dotkne materiálu.

Hmotnosť (čistá) 28 kg

Váha28 kg zaručuje stabilitu stroja. Napriek tomu je vŕtačka ľahko premiestniteľná v rámci dielne.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo nájdete v balení

Obsah balenia 1

PROMA PTB-16 MAX/230V

Stolová vŕtačka v kompletnej zostave 1× 2

Rýchloupínacie skľučovadlo

Rozsah 1 - 16 mm / B 16 pre rýchlu výmenu vrtákov 1× 3

Upínací tŕň MK 2 / B 16

Tŕň na spojenie skľučovadla a vretena 1× 4

Krížový laser a LED osvetlenie

Integrované systémy napájané batériami (v balení) 1× 5

Ochranný kryt skľučovadla

Výškovo nastaviteľný plastový kryt na ochranu obsluhy 1× 6

Servisné príslušenstvo

Vyrážací klin tŕňa, servisné náradie a 2ks AAA batérií 1×

Často kladené otázky

Otázky a odpovede 01Môžem túto vŕtačku zapojiť do bežnej domácej zásuvky?

Áno, model PTB-16 MAX/230V je osadený jednofázovým motorom pre štandardné napätie 230 V. Stačí ju zapojiť do akejkoľvek bežnej zásuvky v dielni či garáži. 02Aký zverák je pre túto vŕtačku najvhodnejší?

Vďaka rozstupu drážok stola 133 mm sú ideálnou voľbou zveráky PROMA rady SV-100, SVP-100 alebo naklápací SVV-100. Tieto modely zaistia pevné a bezpečné uchytenie obrobku. 03Naozaj na výmenu vrtáka nepotrebujem kľučku skľučovadla?

Presne tak. Rýchloupínacie skľučovadlo stačí dotiahnuť silou ruky. Vrták drží pevne a vy nemusíte strácať čas hľadaním zapadnutej kľučky. 04Na čo slúži krížový laser a ako sa napája?

Laser premieta kríž priamo na miesto vŕtania, čo radikálne zvyšuje presnosť. Napája s dvoma AAA batériami, ktoré nájdete priamo v balení, takže laser môžete používať ihneď. 05Môžem vŕtať aj veľmi vysoké obrobky?

Áno. Pracovný stôl môžete otočiť o 180 ° okolo stĺpa a obrobok upnúť priamo na základnú dosku stroja. Tým získate maximálny priestor až 540 mm medzi vretenom a základňou.

Rada špecialistu Tomek Náradie:

Pri vŕtaní do nerezovej ocele nezabudnite znížiť otáčky (ideálne na najnižší stupeň 300 min?1) a používať rezný olej. Tým zabránite prehriatiu vrtáka aj materiálu. Pri tejto vŕtačke tiež odporúčam občas vyčistiť ozubený hrebeň pre výškový posuv stola a ľahko ho namazať – stôl potom bude po stĺpe kĺzať s minimálnym odporom aj po rokoch používania!
