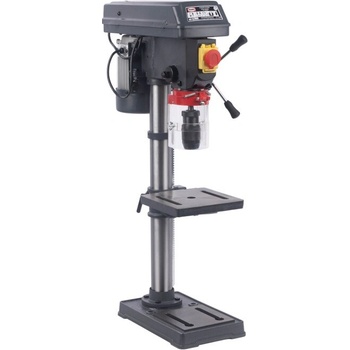

Proma PTB-16/230V R

Ekonomická voľba s profesionálnym skľučovadlom

Hlavné prednosti

Stolová vŕtačka PROMA PTB-16/230V R predstavuje ideálne riešenie pre každého, kto hľadá spoľahlivý vŕtací stroj za rozumnú cenu, ale odmieta robiť kompromisy v komforte. Hlavným ťahákom tohto modelu je rýchloupínacie skľučovadlo, ktoré je súčasťou základnej výbavy a umožňuje výmenu vrtákov počas sekundy iba rukou. Motor v hliníkovom puzdre s vysokým krútiacim momentom zaisťuje plynulý chod, zatiaľ čo 12 rýchlostných stupňov dovoľuje vŕtať do širokej škály materiálov od mäkkého plastu až po legovanú oceľ. Vďaka napájaniu 230 V je vŕtačka pripravená na okamžité nasadenie v každej bežnej zásuvke, čo ju predurčuje pre kutilské dielne, údržbárske prevádzky aj školské výukové zariadenia. 01

Rýchloupínacie skľučovadlo

Umožňuje fixáciu vrtákov od 1 do 16 mm iba rukou. Už nikdy nebudete musieť hľadať stratenú kľučku na skľučovadlo. 02 12 rýchlostných stupňov

Široký rozsah otáčok (300–2550 min?1) zaistí optimálne rezné podmienky pre malé vrtáky aj veľké sukovníky. 03

Hliníkové telo motora

Zaisťuje vynikajúci odvod tepla a vysokú odolnosť (IP45), čo chráni motor pred prachom a predlžuje jeho životnosť. 04

Liatinová konštrukcia

Robustné telo a váha 28 kg tlmí vibrácie a zaisťujú vysokú presnosť vŕtania aj pri maximálnom zaťažení. 05

Naklápací stôl ±45°

Pracovný stôl s ozubeným hrebeňom pre ľahký posuv je možné naklápať na presné vŕtanie pod uhlom. 06

T-drážky v základni

Spodná obrobená doska disponuje drážkami na upnutie zveráka, čo využijete pri vŕtaní veľmi vysokých obrobkov.

Oblasti použitia

Využitie

Kutilské a hobby dielne Školské výukové prevádzky Zámočnícka výroba Údržba a servis techniky Vŕtanie do oceľových profilov Stolárske práce Uhlové vŕtanie otvorov Výroba nábytkových spojov

Podrobné špecifikácie

Technické parametre

Napätie 230V Jednofázové Čo to znamená? Vŕtačku zapojíte do každej štandardnej zásuvky. Ideálne pre bežné dielne bez silnoprúdového rozvodu. napájanie 230 V je zárukou univerzálnosti stroja v domácich podmienkach a menších garážach.

Max. o vŕtanie 16mm Kapacita do ocele Čo to znamená? Maximálny priemer štandardného špirálového vrtáka, ktorý stroj bezpečne utiahne pri vŕtaní do ocele.

S kapacitou16 mm zvládnete prevažnú väčšinu bežných konštrukčných a opravárskych otvorov.

Kužeľ vretena Mk 2 Morse kužeľ Čo to znamená? Univerzálny štandard, ktorý dovoľuje upnúť okrem skľučovadla aj vrtáky s kužeľovou stopkou priamo do vretena.

Mk 2 kužeľ umožňuje široké využitie priemyselných vrtákov a ďalšieho špeciálneho príslušenstva.

Zdvih vretena 65 mm Hĺbka vŕtania Čo to znamená? Maximálna hĺbka otvoru, ktorú vyvŕtate pri jednom plnom otočení ovládacou pákou.

Zdvih 65 mm stačí na vŕtanie silných oceľových profilov aj hrubých drevených dosiek.

Výkon a vreteno

Príkon motora 450 W

Optimálny výkon 450 W zaisťuje dostatočný krútiaci moment na vŕtanie do kovu bez nadmerného zahrievania.

Rozsah otáčok 300 - 2 550 min?1

Široký rozsah od 300 otáčok (vhodné pre veľké priemery a nerez) až po 2 550 otáčok (pre drobné priemery).

Počet rýchlostí 12 stupňov

Vďaka12 rýchlostiam meneným pomocou klinových remeňov presne trafíte ideálnu reznú rýchlosť pre každý vrták.

Skľučovadlo Rýchloupínacia 1 - 16 mm

Profesionálny rýchloupínací systém pojme nástroje s driekom už od 1 mm pre precíznu jemnú prácu.

Vyloženie vretena (X) 130 mm

Vzdialenosť 130 mm od osi vretena k stĺpu umožňuje vŕtanie do stredu obrobku so šírkou až 260 mm.

Dizajn a rozmery

Rozmer stola 200 x 200 mm

Kompaktný pracovný stôl 200x200 mm s drážkami na upnutie zveráka je výškovo nastaviteľný pomocou kľučky a hrebeňa.

Max. vzdialenosť vretena od stola 420 mm

Priestor 420 mm dovoľuje vŕtať aj rozmernejšie kusy alebo používať vysoké zveráky pod vretenom.

Max. vzdialenosť vretena od základne 540 mm

Pri odsunutí stola stranou je možné využiť až 540 mm priestoru na vŕtanie priamo na základovej doske.

Priemer stĺpa (D) 58 mm

Robustný 58mm stĺp zaisťuje tuhosť konštrukcie a presnosť vŕtania aj pri vyššom tlaku na páku.

Celková výška (V) 880 mm

S výškou 880 mm sa jedná o stabilný stojanový stroj, ktorý sa pohodlne zmestí na štandardný pracovný ponk.

Hmotnosť (čistá) 28 kg

Čistá váha 28 kg vypovedá o poctivej liatinovej konštrukcii, ktorá zaručuje stabilitu a pohlcuje vibrácie.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo nájdete v balení

Obsah balenia 1

PROMA PTB-16/230V R

Stolová vŕtačka s 230V motorom 1× 2

Rýchloupínacie skľučovadlo

Rozsah 1 - 16 mm / B 16 pre výmenu bez kľučky 1× 3

Upínací tŕň MK 2 / B 16

Tŕň na spojenie skľučovadla a vretena 1× 4

Ochranný kryt skľučovadlám

Výškovo nastaviteľný plastový kryt pre bezpečnosť obsluhy 1× 5

Vyrážací klin

Nástroj pre bezpečné vybratie tŕňa z vretena 1× 6

Servisné náradie

Súprava kľúčov pre zostavenie a údržbu stroja 1×

Často kladené otázky

Otázky a odpovede 01Môžem vŕtačku zapojiť do bežnej domácej zásuvky?

Áno, model PTB-16/230V R je osadený jednofázovým motorom pre štandardné napätie 230 V. Stačí ju zapojiť do akejkoľvek bežnej zásuvky v dielni či garáži. 02Aký zverák je pre túto vŕtačku najvhodnejší?

Vďaka rozstupu drážok stola 133 mm sú ideálnou voľbou zveráky PROMA rady SV-100, SVP-100 alebo naklápací SVV-100. Tie zaistia pevné a bezpečné uchytenie obrobku. 03Naozaj na výmenu vrtáka nepotrebujem kľučku skľučovadla?

Presne tak. Rýchloupínacie skľučovadlo stačí dotiahnuť iba silou ruky. Vrták drží pevne a vy nemusíte strácať čas hľadaním zapadnutej kľučky. 04Ako zmením otáčky vretena?

Otáčky sa menia mechanicky presunutím klinových remeňov na stupňovitých remeniciach pod horným krytom vŕtačky. Schéma správnych polôh pre 12 rýchlostí nájdete prehľadne vo vnútri stroja. 05Môžem vŕtať aj veľmi vysoké obrobky?

Áno. Pracovný stôl môžete otočiť o 180 ° okolo stĺpa a obrobok upnúť priamo na liatinovú základňu stroja. Tým získate maximálny priestor 540 mm medzi vretenom a základňou.

Rada špecialistu Tomek Náradie:

Pri vŕtaní do nerezovej ocele nezabudnite znížiť otáčky na najnižší stupeň (300 min?1) a používať rezný olej. Tým zabránite prehriatiu vrtáka aj materiálu. Pri tejto vŕtačke tiež odporúčam občas vyčistiť a ľahko namazať ozubený hrebeň na výškové nastavenie stola – zaistíte si tým hladký a ľahký pohyb bez drhnutia po celú dobu životnosti stroja.
