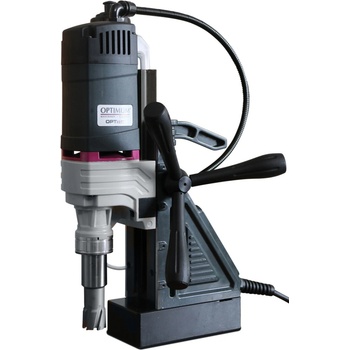

Optimum OPTIdrill DM 35

Profesionálna sila v mobilnom prevedení

Hlavné prednosti

Magnetická vŕtačka OPTIMUM® OPTIdrill DM 35 je navrhnutá pre maximálnu produktivitu v náročných podmienkach. Srdcom stroja je výkonný motor s príkonom 1 600 W, ktorý si hravo poradí s jadrovým vŕtaním do hĺbky až 35 mm. Vďaka dvojitej izolácii a uzemneniu je stroj ideálny na bezpečné nasadenie na stavbách. Integrovaný systém chladenia privádza kvapalinu priamo stredom nástroja, čo radikálne predlžuje životnosť vrtákov a zaisťuje čistý rez bez prehrievania. Stroj disponuje automatickým návratom do východiskovej polohy a stupňom krytia IP42, čo zvyšuje komfort aj odolnosť pri práci v teréne. 01

Pomer výkon / hmotnosť

Pri hmotnosti iba 11 kg ponúka motor 1 600 W ohromujúci krútiaci moment na vŕtanie do plného materiálu. 02

Vysoká prídržná sila

Magnet so silou 16 000 N zaručuje stabilitu stroja aj pri vŕtaní v horizontálnej polohe alebo nad hlavou. 03

Vnútorné chladenie

Chladiaca emulzia je vedená priamo k čepeliam nástroja, čo minimalizuje trenie a zamedzuje tepelnej deformácii obrobku. 04

Bezpečnostný štandard

Dvojitá izolácia a odolné uzemnenie spĺňajú najprísnejšie požiadavky na prácu na staveniskách. 05

Upínanie Weldon

Štandardné 19 mm Weldon upínanie umožňuje rýchlu výmenu širokej škály jadrových vrtákov na trhu. 06

Kvalitná konštrukcia

Robustné liatinové komponenty a precízne vedenie zaisťujú dlhú životnosť a vysokú opakovateľnú presnosť.

Oblasti nasadenia

Kde DM 35 exceluje

Oceľové konštrukcie a haly Stavba mostov a lešení Zámočnícke dielne Údržba priemyselných strojov Vŕtanie do o 35 mm (jadrové) Vŕtanie do o 13 mm (špirálové) Montážne práce v teréne

Technický list

Špecifikácia stroja

Magnetická sila 16 000 N Bezpečné upnutie Čo to znamená? Sila, ktorú magnet drží k podkladu. 16 000 N zodpovedá tlaku cca 1,6 tony, čo bráni uvoľneniu stroja pri zábere.

Základňa s rozmermi 166 × 80 mm zaisťuje stabilitu aj na úzkych oceľových profiloch.

Jadrové vŕtanie 35mm Maximálna o Čo to znamená? Vŕtačka dokáže vyvŕtať otvor s priemerom až 35 mm pomocou jadrového vrtáka do hĺbky 35 mm.

Pre štandardné špirálové vrtáky je maximálny odporúčaný priemer 13 mm.

Hmotnosť 11kg Extrémna mobilita Čo to znamená? Nízka váha umožňuje jednoduchú manipuláciu jednou rukou a znižuje únavu pri práci vo výškach.

Aj pri tejto váhe si stroj zachováva industriálnu tuhosť a presnosť vedenia.

Otáčky 830 rpm Konštantná rýchlosť Čo to znamená? Optimálne nastavené otáčky pre najčastejšie rozsahy jadrového vŕtania do ocele.

Otáčky sú fixné, čo zjednodušuje obsluhu a zaisťuje maximálny moment motora v zábere.

Výkon a elektrika

Príkon motora 1 600 W

Silný pohon dimenzovaný pre nepretržitú prevádzku pri dierovaní oceľových nosníkov.

Elektrické pripojenie 230 V

Štandardné jednofázové napájanie umožňuje pripojenie k bežnej sieti alebo centrále.

Krytie a izolácia IP42 / Dvojitá izolácia

Ochrana proti striekajúcej vode a zvýšená elektrická bezpečnosť v exteriéri.

Rozmery a konštrukcia

Celkové rozmery (ŠxVxH) 580 × 420 × 215 mm

Kompaktný dizajn dovoľuje vŕtať aj v stiesnených priestoroch konštrukcií.

Upnutie nástroja Weldon 19 mm 3/4''

Priemyselný štandard pre bleskové a tuhé upnutie jadrových vrtákov.

Kliknite na riadok parametra pre zobrazenie detailného vysvetlenia

Čo dostanete v zásielke

Rozsah dodávky 1

Vŕtačka OPTIdrill DM 35

Magnetická vŕtačka s výkonom 1 600 W 1× 2

Nádrž na chladiacu kvapalinu

Pre prívod emulzie stredom nástroja 1× 3

Bezpečnostný pás

Nevyhnutné zaistenie stroja pri práci nad hlavou 1× 4

Súprava náradia

Kľúče potrebné pre základné nastavenie stroja 1×

Často kladené otázky

Otázky a odpovede 01Môžem namiesto jadrových vrtákov použiť bežné špirálové vrtáky?

Áno, vŕtačka DM 35 umožňuje vŕtanie špirálovými vrtákmi do priemeru 13 mm. Na ich upnutie je však nutné použiť adaptér s klasickým skľučovadlom na stopku Weldon (možno dokúpiť ako príslušenstvo). 02Prečo je dôležité vnútorné chladenie?

Jadrové vŕtanie produkuje veľké množstvo tepla. Prívod kvapaliny stredom zaisťuje, že sa emulzia dostane priamo k čepeli aj v hlbokých dierach. Tým sa čepele nestupia teplom a vyvŕtané jadrá sa ľahšie uvoľňujú. 03Drží magnet aj na nerezi?

Štandardná elektromagnetická vŕtačka DM 35 vyžaduje na bezpečné upnutie feromagnetický materiál (bežná oceľ). Na čistej nerezi magnet držať nebude. Na prácu s nerezom odporúčame mechanické upínacie prípravky.

Rada špecialistu Tomek Náradie:

Model DM 35 je neuveriteľný pracant. Aj keď váži len 11 kg, motor 1 600 W sa v zábere „nezadýcha“. Kľúčom k dlhej životnosti v teréne je čistota magnetickej základne – aj malá špona pod magnetom znižuje prídržnú silu 16 000 N na zlomok hodnoty, čo môže viesť k uvoľneniu stroja a zničeniu vrtáka. Ak vŕtate nad hlavou, bezpečnostný pás z balenia je absolútna povinnosť. Odporúčam k vŕtačke dokúpiť kvalitné jadrové vrtáky s povlakom TiAlN, ktoré v kombinácii s vnútorným chladením vydržia násobne dlhšie ako bežné HSS vrtáky.
