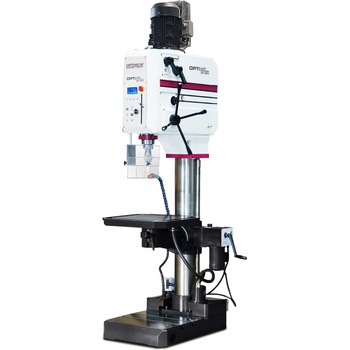

Optimum OPTIdrill DH DH 55V

Neprekonateľný silák pre najťažší priemysel

Hlavné prednosti

Stĺpová vŕtačka OPTIMUM® OPTIdrill DH 55V nie je len obyčajný dielenský stroj - je to industriálny monolit o váhe 907 kg, Ktorý definuje limity presného vŕtania. Srdcom stroja je hrubostenný liatinový stĺp s priemerom 200 mm, Ktorý zaručuje, že sa vŕtačka pod tlakom neprehne ani pri vŕtaní otvorov s priemerom 55 mm. Elektronicky riadený Vario pohon umožňuje plynulú zmenu otáčok v extrémnom rozsahu 10 až 3 000 ot/min, čo dáva obsluhe úplnú kontrolu nad reznými podmienkami. V spojení s elektromagneticky spínaným strojným posuvom a automatickým závitovacím cyklom až do M42 ide o nekompromisné pracovisko na výrobu veľkých technologických celkov. 01

Vŕtanie do pr. 55 mm

Extrémny vŕtací výkon v oceli dovoľuje realizáciu najnáročnejších otvorov bez nutnosti predvŕtania mnohými stupňami. 02

Závity M42

Vďaka obrovskému krútiacemu momentu v nízkych otáčkach (od 10 min?1) stroj bezpečne reže závity industriálnych rozmerov. 03

Hmotnosť 907 kg

Takmer tona poctivej liatiny pohlcuje všetky vibrácie, čo zaručuje zrkadlovo čistý povrch otvoru a presnosť lícovania. 04

Inteligentný posuv

Trojrýchlostný strojný posuv pinoly sa spúšťa elektromagneticky tlačidlom priamo na rukoväti, čo maximalizuje ergonómiu. 05 200 mm stĺp

Masívny hrubostenný stĺp je základom tuhosti, ktorá pri tomto modeli nemá v kategórii stĺpových vŕtačiek konkurenciu. 06

Vario Elektronika

Moderný invertor zaisťuje plynulý nábeh a udržanie krútiaceho momentu aj pri extrémne nízkych otáčkach vretena.

Maximálne nasadenie

Kde DH 55V dominuje

Ťažké strojárstvo a lodenice Výroba energetických zariadení Vŕtanie do ocele do o 55 mm Strojné závitovanie do M42 Obrábanie veľkých odliatkov a zvarencov Práca s nástrojmi s kužeľom MK 4 Nepretržité priemyselné prevádzky

Technický list

Podrobné parametre

Vŕtací výkon 55mm Max. v oceli Čo to znamená? Maximálny priemer špirálového vrtáka pre konštrukčnú oceľ. Trvalý výkon je úctyhodných 50 mm.

Vďakaprevodovej hlave a tuhému vreteniu zvládne stroj vyvŕtať otvor 55 mm aj do plného materiálu.

Závitovanie M42 Priemyselný štandard Čo to znamená? Vŕtačka má dostatočnú silu na strojové rezanie závitov s priemerom 42 mm s automatickou zmenou smeru otáčania.

Pre závity M42 je kľúčový minimálny rozsah otáčok 10 min?1, ktorý tento stroj ponúka.

Otáčky vretena 10 – 3 000 rpm Plynulá regulácia Čo to znamená? Elektronické Vario umožňuje nastavenie ideálnej reznej rýchlosti pre miniatúrne vrtáky aj obrie závitníky.

Rozsah otáčok je rozdelený do 4 elektronicky regulovateľných stupňov pre zachovanie maximálnej sily v celom spektre.

Hmotnosť 907 kg Masívna liatina Čo to znamená? Vysoká váha a stĺp s priemerom 200 mm sú zárukou absolútnej stability. Stroj sa pod tlakom nepohne.

Hmotnosťskoro jedna tona vyžaduje zodpovedajúci betónový základ pre zachovanie geometrickej presnosti.

Vreteno a strojný posuv

Kužeľ vretena MK 4

Umožňuje upnutie profesionálnych vrtákov a deliacich hláv s vysokou súososťou.

Strojný posun pinoly 3 rýchlosti (0,1 | 0,15 | 0,2 mm/ot.)

Automatické elektromagnetické zachádzanie vretena do rezu s možnosťou voľby intenzity.

Max. hĺbka vŕtania / Zdvih 200 mm

Nadštandardný zdvih vretena umožňuje vŕtanie veľmi hlbokých otvorov na jeden priechod.

Vyloženie vretena 400 mm

Veľká vzdialenosť od stĺpu dovoľuje pracovať na stredoch rozmerných obrobkov.

Pracovný priestor a stôl

Rozmery stola / T-drážky 515 × 570 mm / 18 mm

Veľký, diagonálne rebrovaný stôl so žliabkom na odvod chladiacej kvapaliny.

Uhol naklopenia stola -90° až +90°

Dovoľuje vŕtať a závitovať šikmo bez nutnosti náročného podkladania materiálu.

Max. vzdial. vretena od základne 1 300 mm

Po odsunutí stola je možné vŕtať obrobky s výškou cez 1 meter upevnené priamo na základňu.

Pohon a elektrika

Príkon motora / Napájanie 2,2 kW / 400 V

Výkonný pohon dimenzovaný pre nepretržitú záťaž v priemyselných trojzmenných prevádzkach.

Ovládacie napätie 24 V DC

Bezpečná nízkonapäťová elektronika chráni obsluhu aj v prípade mechanického poškodenia panelu.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo dostanete v zásielke

Rozsah dodávky 1

OPTIMILL DH 55V

Stĺpová vŕtačka v kompletnej zostave s Vario pohonom a chladením 1× 2

Rýchloupínacia hlavička 1 – 16 mm

Priemyselné skľučovadlo pre vrtáky s valcovou stopkou (B16) 1× 3

Upínací tŕň MK 4 / B16

Vysokopevnostný tŕň na spojenie hlavičky s vretenom 1× 4

Vstavané systémy

Chladenie v základni, LED osvetlenie, vyrážač nástrojov a filter na triesky 1×

Často kladené otázky

Otázky a odpovede 01Môžem na stroji rezať závity až M42 skutočne v jednom kroku?

Áno, model DH 55V má vďaka prevodovej hlave a elektronickej regulácii obrovský krútiaci moment aj pri iba 10 otáčkach za minútu. V konštrukčnej oceli je rezanie závitov M42 s týmto strojom štandardnou operáciou. 02Ako funguje elektromagnetický posun pinoly?

Na rozdiel od mechanických pák, tu stačí stlačiť tlačidlo priamo na rukoväti vretena. Elektromagnetická spojka okamžite zopne a vreteno začne samo zachádzať do rezu nastavenou rýchlosťou. Je to rýchlejšie, presnejšie a šetrí to ruky obsluhy. 03Vyžaduje takto ťažký stroj špeciálnu údržbu?

Prevodovka beží v olejovom kúpeli, čo minimalizuje opotrebenie. Kľúčom k dlhej životnosti je pravidelná výmena olejovej náplne a čistenie filtra na triesky v základni, ktorý chráni čerpadlo chladiacej kvapaliny pred poškodením.

Rada špecialistu Tomek Náradie:

DH 55V je absolútny monštrum. Pokiaľ hľadáte stroj, ktorý sa "nezadýcha" pri vŕtaní veľkých dier do ocele, ste na správnej adrese. Dôležité upozornenie: Kvôli hmotnosti cez 900 kg a vysokým odstredivým silám pri vŕtaní priemerov nad 40 mm dôrazne odporúčam stroj dokonale vyrovnať pomocou strojovej vodováhy a ukotviť ho na kvalitný betónový základ s hrúbkou aspoň 15 cm. Na rezanie závitov nad M30 rozhodne odporúčam dokúpiť originálne nožný pedál, ktorý vám uvoľní obe ruky pre bezpečnú manipuláciu s obrobkom. Nezabudnite pravidelne čistiť chladiacu nádrž, pri takom objeme vŕtania sa tam hromadí veľké množstvo špon!
