Scheppach TBM 300 Vario

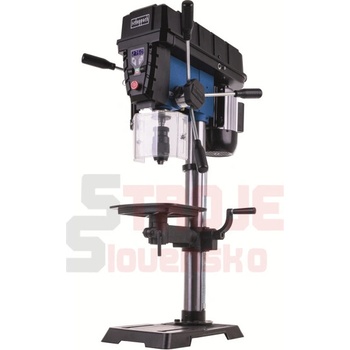

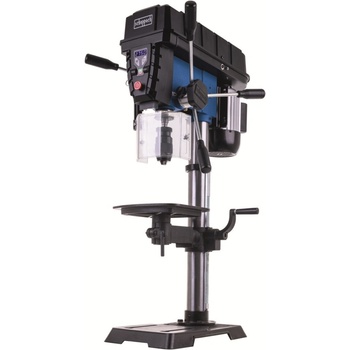

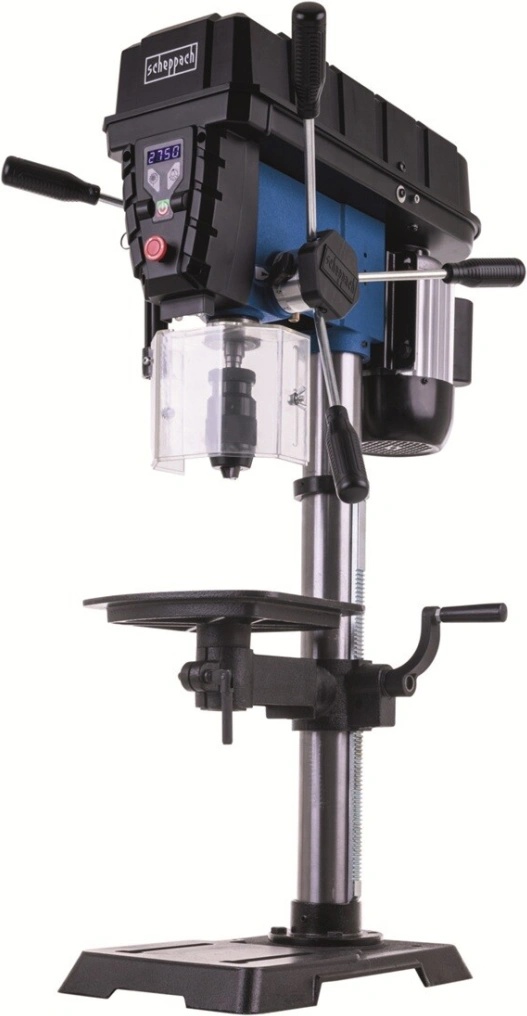

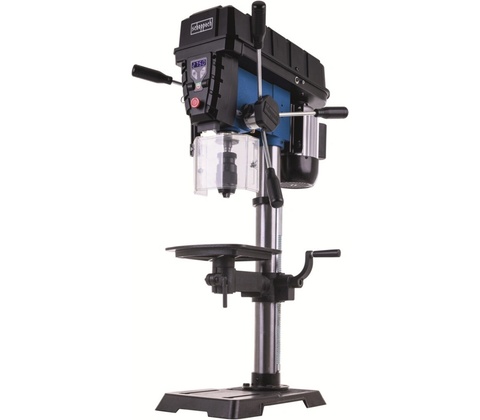

Prečo si vybrať tento produkt Hlavné prednosti Stolová vŕtačka Scheppach TBM 300 Vario vŕta do kovu, dreva, plastu a dlaždíc na veľkom stole 240 × 240 mm, ktorý posuniete kľukou po stĺpe, otočíte a naklopíte o 45° na obe strany – hodí sa na otvory do oceľových profilov a plechov, hliníka, nábytkových dielcov aj na šikmé otvory, zahlbovanie a stredenie. Otáčky vretena 440–2 580 min⁻¹ meníte plynule pákou za chodu podľa ukazovateľa otáčok, motor dáva 550 W v trvalej prevádzke a krátkodobo (S2 10 min) 750 W. Hĺbku vŕtania až 80 mm nastavíte na krúžku stupnice. Skľučovadlo s kužeľom B16 má rozsah upnutia 1–16 mm, na vŕtanie sú však určené vrtáky s priemerom 1,5–13 mm; skľučovadlo zakrýva výškovo nastaviteľné ochranné zariadenie. Pracovné miesto osvetlí LED svietidlo, bod vŕtania ukáže krížový laser a v núdzi vŕtačku zastavíte núdzovým vypínačom. Liatinová konštrukcia s hmotnosťou 34 kg sa pevne priskrutkuje k pracovnému stolu. 01 Otáčky pákou za chodu 440–2 580 min⁻¹ nastavíte plynule nastavovacou pákou a odčítate na ukazovateli otáčok. 02 Veľký otočný stôl 240 × 240 mm, otočný, naklápací vpravo aj vľavo až o 45°, výška kľukou. 03 Hĺbka až 80 mm Referenčný bod nastavíte na krúžku stupnice a zaistíte skrutkou. 04 Laser a LED svietidlo Krížový laser ukáže stred vŕtania, LED svietidlo osvetlí obrobok; oboje má vlastný spínač. 05 Núdzový vypínač a kryt Núdzový vypínač zastaví stroj, skľučovadlo zakrýva výškovo nastaviteľné ochranné zariadenie. 06 Vyloženie 152 mm Vrták dosiahne do stredu kruhového obrobku s priemerom až 304 mm. Pre koho a na čo Využitie Domáci kutilovia Otvory pre kovanie, konzoly a úchyty, opravy vybavenia domu a záhrady. Kov v domácej dielni Oceľové profily a plechy s otáčkami nastavenými plynule podľa priemeru vrtáka. Väčšie obrobky Veľký otočný stôl a hĺbka vŕtania 80 mm pre širšie a vyššie diely. Práca s drevom Šikmé otvory na naklonenom stole a série rovnako hlbokých dier. Vŕtanie do ocele Hliníkové profily Vŕtanie do dreva Vŕtanie do plastu Vŕtanie do dlaždíc Zahlbovanie Šikmé otvory Väčšie obrobky Férovo vopred Na čo si dať pozor Obrobok upnutý, ruky mimo vrtáka Obrobok upínajte upínacími prípravkami alebo do zveráka, nikdy ho nedržte rukou; príliš malé, veľké alebo pružné diely, ktoré sa nedajú bezpečne upnúť, nevŕtajte. Triesky odstraňujte až po zastavení vretena, kefou alebo hákom. Ochranné pomôcky Noste ochranné okuliare, chrániče sluchu a sieťku na vlasy. Za chodu nenoste rukavice; pri výmene vrtákov ich naopak noste, nadstavce bývajú ostré a horúce. Pri dreve používajte odsávanie prachu a protiprachovú masku. Pevné ukotvenie a suché prostredie Vŕtačku priskrutkujte k dielenskému stolu alebo pevnému podstavcu a prevádzkujte ju len v suchu. Pred zapnutím zatvorte ochranné zariadenie skľučovadla; po použití núdzového vypínača stroj najprv skontrolujte. Otáčky meňte len za chodu motora a dávajte pozor na prsty pri nastavovacej páke. Kto smie vŕtačku obsluhovať So strojom smú pracovať len osoby, ktoré s ním boli oboznámené a sú informované o možných nebezpečenstvách. Pred prácou si prečítajte návod na obsluhu. Špecifikácia Technické parametre Scheppach TBM 300 Vario Príkon S2 750 W S1 550 W Čo to znamená? Krátkodobý príkon motora. Motor má 750 W v krátkodobej prevádzke S2 10 min a 550 W v trvalej prevádzke S1. Otáčky 2 580 min⁻¹ Plynulo od 440 Čo to znamená? Najvyššie otáčky vretena. Otáčky 440–2 580 min⁻¹ nastavíte pákou za chodu a odčítate na ukazovateli. Hĺbka vŕtania 80 mm Krúžok stupnice Čo to znamená? Rozsah vŕtania. Hĺbku až 80 mm nastavíte na krúžku stupnice a zaistíte skrutkou. Stôl 240 × 240 mm Otočný, ±45° Čo to znamená? Veľkosť pracovného stola. Stôl 240 × 240 mm otočíte, naklopíte vpravo aj vľavo až o 45° a kľukou nastavíte jeho výšku. Motor a otáčky Prevádzkové napätie 230–240 V~ / 50 Hz Príkon S1 / S2 10 min 550 W / 750 W Krátkodobá prevádzka: po 10 minútach nepretržitého chodu nechajte motor vychladnúť. Otáčky vretena / motora 440–2 580 / 1 450 min⁻¹ Regulácia otáčok plynulo pákou, ukazovateľ otáčok Pákou pohybujte len pri bežiacom motore a dávajte pozor na prsty. Motor indukčný Trieda ochrany / krytie I / IPX0 Kovové časti sú pripojené na ochranný vodič – zapájajte len do zásuvky s ochranným kolíkom. Krytie IPX0: len do suchého prostredia. Skľučovadlo a vŕtanie Skľučovadlo B16, 1–16 mm B16 je kužeľové upnutie skľučovadla na vreteno, 1–16 mm rozsah upnutia čeľustí. Vrtáky podľa určeného použitia 1,5–13 mm Na vŕtanie sú určené vrtáky s priemerom 1,5–13 mm. Uchytenie skľučovadla kužeľový tŕň, vyrážací klin Rozsah vŕtania 80 mm Najväčšia hĺbka, ktorú vrták prejde jedným spustením vretena. Nastavenie hĺbky krúžok stupnice Ochranné zariadenie kryt skľučovadla, výškovo nastaviteľný Vyloženie 152 mm Vzdialenosť osi vretena od stĺpa – vŕtate do stredu obrobku s priemerom až 304 mm. Max. vzdialenosť skľučovadla od základne 495 mm Stôl a konštrukcia Stôl vŕtačky 240 × 240 mm, otočný Náklon / výška stola vpravo aj vľavo max. 45° / kľukou Základná doska (styčná plocha) 410 × 250 mm Stĺp / konštrukcia ø 65 mm / liatina Hmotnosť 34 kg Výbava, hluk a pripojenie Krížový laser / svietidlo nastaviteľný / LED, vlastné spínače Núdzový vypínač áno Hladina akustického tlaku LpA 72,1 dB (K 3 dB) Hladina akustického výkonu LwA 84,2 dB (K 3 dB) Celkový hluk stroja – podľa LwA porovnávajte stroje medzi sebou; ak hluk prekročí 85 dB, noste chrániče sluchu (aj osoby v okolí). Predlžovací kábel do 25 m 1,5 mm² Upevnenie k stolu skrutky M10 (nie sú v balení) Kliknite na dlaždicu alebo riadok so šípkou na zobrazenie vysvetlenia Čo nájdete v balení Obsah balenia 1 Jednotka motora S prevodovkou, ukazovateľom otáčok, laserom a LED svietidlom 1× 2 Stĺpová rúra S ozubenou tyčou 1× 3 Skrutka so šesťhrannou hlavou M10 × 25 mm Na upevnenie stĺpa 4× 4 Stôl vŕtačky s držiakom 240 × 240 mm, so zaisťovacími skrutkami 1× 5 Základná doska (styčná plocha) 410 × 250 mm 1× 6 Skľučovadlo B16 S kužeľovým tŕňom a vyrážacím klinom 1× 7 Ochranné zariadenie Kryt skľučovadla s držiakom a 2 skrutkami M5 × 30 mm 1× 8 Rukoväť Posuv vretena 3× 9 Nastavovacia páka Regulácia otáčok 1× 10 Náradie na montáž Imbusové kľúče 3 a 4 mm, vidlicový kľúč 8/19 mm 1× 11 Dokumentácia Návod na používanie 1× Porovnanie v rade Ktorý model vybrať? Všetkých šesť vŕtačiek vŕta do kovu, dreva a plastu (všetky okrem DP 16 SL aj do dlaždíc), napájajú sa zo siete 230 V, majú krížový laser na zameranie bodu vŕtania a hĺbkový doraz. Líšia sa pohonom a voľbou otáčok (klinový remeň, elektronika, variátor ovládaný pákou), skľučovadlom, hĺbkou vŕtania, pracovným stolom a hmotnosťou. Parameter DP 16 SL DP 16 VLS DP 55 DP 60 TBM 250 Vario TBM 300 Vario Tento model Príkon 550 W (S2 10 min) 500 W (S2 15 min) 710 W (S1) 710 W (S1) 370 W (S1) / 600 W (S2) 550 W (S1) / 750 W (S2) Otáčky a ich voľba 510–2 430 min⁻¹, 5 stupňov remeňom 600–2 600 min⁻¹, remeňom 500–2 600 min⁻¹, elektronicky 170–880 / 490–2 600 min⁻¹, 2 prevody 450–2 580 min⁻¹, pákou za chodu 440–2 580 min⁻¹, pákou za chodu Skľučovadlo s kľúčom, 1,5–13 mm s kľúčom, 3–16 mm s kľúčom, 1,5–13 mm rýchloupínacie, 1,5–13 mm rýchloupínacie, B16, 1,5–13 mm rýchloupínacie, B16, 1–16 mm (vrtáky 1,5–13 mm) Hĺbka vŕtania / zdvih 50 mm 50 mm 70 mm 100 mm 60 mm 80 mm Pracovný stôl 194 × 165 mm, ±45°, 360° 160 × 160 mm, ±45° doska 320 × 305 mm doska 350 × 300 mm 198 × 194 mm, ±45° 240 × 240 mm, ±45°, otočný Výbava laser laser, zverák laser, displej laser, LED, displej hĺbky laser, ukazovateľ otáčok laser, LED, núdzový vypínač Hmotnosť 22 kg 13,5 kg 8,3 kg 9,4 kg 26 kg 34 kg DP 16 SL Zvoľte, ak chcete stôl otočný o 360°, väčší stôl 194 × 165 mm a 305 mm medzi skľučovadlom a stolom. Zobraziť DP 16 SL DP 16 VLS Zvoľte, ak chcete kompaktnú a ľahkú vŕtačku (13,5 kg) so zverákom v balení, ktorá zvládne aj dlaždice. Zobraziť DP 16 VLS DP 55 Zvoľte, ak chcete z týchto šiestich vŕtačiek najľahšiu (8,3 kg) s plynulou reguláciou otáčok na displeji. Zobraziť DP 55 DP 60 Zvoľte, ak chcete otáčky od 170 min⁻¹, zdvih 100 mm, displej hĺbky a rýchloupínacie skľučovadlo bez kľúča. Zobraziť DP 60 TBM 250 Vario Zvoľte, ak chcete liatinovú vŕtačku s otáčkami pákou za chodu a naklápacím stolom v menšom a ľahšom vyhotovení (26 kg, stôl 198 × 194 mm). Zobraziť TBM 250 Vario Tento model TBM 300 Vario Zvoľte, ak chcete veľký otočný stôl 240 × 240 mm, hĺbku vŕtania 80 mm, LED svietidlo a núdzový vypínač. Často kladené otázky Otázky a odpovede 01 Ako sa na TBM 300 Vario menia otáčky? Zapnite pohon a nastavovacou pákou posuňte otáčky nahor alebo nadol, aktuálnu hodnotu vidíte na ukazovateli otáčok. Meňte ich len za chodu motora – bez otvárania krytu a prehadzovania remeňa. 02 Aké vrtáky môžem použiť? Na vŕtanie sú určené vrtáky s priemerom 1,5–13 mm, hoci skľučovadlo B16 má rozsah upnutia 1–16 mm. Upínajú sa otáčaním skľučovadla rukou; skľučovadlo sedí na kužeľovom tŕni a zložíte ho vyrážacím klinom, ktorý je v balení. 03 Ako nastavím hĺbku vŕtania? Upnite vrták, povoľte zaisťovaciu skrutku, rukoväťou spustite vrták na obrobok a na krúžku stupnice nastavte referenčný bod; potom skrutku utiahnite. Hĺbka môže byť až 80 mm. 04 Ako funguje núdzový vypínač? Stlačením núdzového vypínača stroj okamžite zastavíte. Pred ďalším spustením vŕtačku skontrolujte, vypínač vráťte otočením doprava a zapnite ju bežným spínačom. 05 Ako vŕtačku pripevním a je v balení zverák? Podľa otvorov v základnej doske navŕtajte do stola otvory s priemerom najmenej 11 mm a vŕtačku priskrutkujte skrutkami M10 s maticami – nie sú súčasťou balenia, rovnako ako zverák. Strojový zverák pre stojanové vŕtačky Scheppach je samostatné príslušenstvo. 06 Čím sa TBM 300 Vario líši od TBM 250 Vario? TBM 250 Vario má motor 370 W S1 / 600 W S2, hĺbku vŕtania 60 mm, stôl 198 × 194 mm a váži 26 kg. TBM 300 Vario pridáva výkon, hĺbku 80 mm, väčší otočný stôl, LED svietidlo, núdzový vypínač a ochranný kryt skľučovadla.

Pozrite sa, kde môžete produkt kúpiť:

96% (191 850×)

Na sklade1 ocenenieDoplnkové služby

Scheppach TBM 300 Vario

284,9 €- 9 %Doprava od 15 €
