Proma RV-50E

Vrchol strojárskej presnosti

Hlavné prednosti

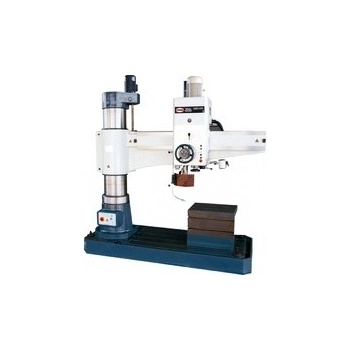

Radiálna vŕtačka PROMA RV-50E predstavuje nekompromisné riešenie pre priemyselnú výrobu, ťažké strojárstvo a opravárenské prevádzky. Vďaka hydraulickému systému radenia a aretácie vo všetkých osiach umožňuje rýchlu a fyzicky nenáročnú manipuláciu aj s takto masívnym strojom. S rozsahom 16 rýchlostí a posuvov, systémom trochoidného mazania a obrovským pracovným priestorom je RV-50E pripravená na tie najnáročnejšie úlohy vrátane závitovania do ocele až do veľkosti M16. 01

Hydraulické ovládanie

Hydraulika zaisťuje bleskové radenie otáčok aj pevné zovretie vreteníka a ramena v nastavenej polohe. 02

Extrémny dosah

Maximálna vzdialenosť vretena od stĺpu 1 600 mm dovoľuje vŕtanie do veľkoplošných dielcov. 03

Výkonné závitovanie

Stroj je dimenzovaný na rezanie závitov až do M20 v liatine a M16 v konštrukčnej oceli. 04 16 stupňov posuvu

Automatický strojný posuv vretena od 0,04 do 3,2 mm/ot pre dokonalý povrch otvoru. 05

Trochoidné mazanie

Moderný systém tenkovrstvového mazania predlžuje životnosť mechanických častí a znižuje trenie. 06

Kompletné pracovisko

Dodávka obsahuje masívnu upínaciu kocku (630x500x500 mm) na fixáciu obrobkov.

Oblasti použitia

Využitie

Ťažké strojárstvo Výroba oceľových konštrukcií Energetický priemysel Opravy ťažkej mechanizácie Sériové vŕtanie a závitovanie Opracovanie odliatkov Letecký a lodný priemysel Nástrojárne

Špecifikácia

Technické parametre

Príkon 4kW Napätie 400 V Čo to znamená? Vysoký príkon 4 000 W zaručuje obrovskú silu pre pohon vretena Mk V aj pri vŕtaní o 50 mm v oceli. 4 kW motor s napájaním 400 V poskytuje dostatočnú výkonovú rezervu pre priemyselné nasadenie v nepretržitej prevádzke.

Max. vŕtanie 50mm Vŕtanie do ocele Čo to znamená? Maximálny priemer vŕtania 50 mm do plného materiálu zodpovedá parametrom ťažkých radiálnych vŕtačiek. 50 mm priemer vŕtania predurčuje stroj na výrobu veľkých čapových spojov a osadzovanie masívnych ložísk.

Vzdal. od stĺpa 1 600 mm Max. vyloženie Čo to znamená? Radiálne rameno umožňuje vreteníku odísť až 1,6 metra od nosného stĺpa, čím pokryje obrovskú pracovnú plochu. 1 600 mm vyloženie vretena je kľúčovým parametrom pre opracovanie veľkých rámov a zvarencov bez nutnosti ich neustáleho posúvania.

Čistá váha 3 500 kg Liatinový kolos Čo to znamená? Hmotnosť 3,5 tony zaisťuje absolútnu stabilitu a tuhosť celého stroja, čím eliminuje akékoľvek kmitanie. 3 500 kg (čistá váha) stroja garantuje maximálnu geometrickú presnosť aj pri vysunutí ramena na maximum.

Pohon a vreteno

Kužeľ vretena Mk V

Masívny kužeľ Morse 5 (Mk V) na bezpečné upnutie veľkých vrtákov a vyvrtávacích tyčí.

Rozsah otáčok 25 - 2 000 min?1

Celkom 16 rýchlostí (od 25 do 2 000 min?1) umožňuje nastaviť ideálne rezné podmienky pre akýkoľvek nástroj.

Zdvih vretena 315 mm

Hĺbka vŕtania 315 mm na jeden záťah vretena dovoľuje vŕtanie aj do veľmi silných platní.

Rozsah posuvov vretena 0,04 - 3,2 mm/ot (16 stupňov)

Široký rozsah strojných posuvov 0,04 až 3,2 mm na otáčku zaistí optimálny úber materiálu.

Závitovanie a kapacita

Závitovanie do liatiny M20 x 2,5

Stroj hravo zvládne rezanie závitov M20 v šedej liatine vďaka vysokému krútiacemu momentu.

Závitovanie do ocele M16 x 2

V konštrukčnej oceli stroj bezpečne reže závity do veľkosti M16.

Rozmer upínacej kocky 630 x 500 x 500 mm

Masívna vŕtacia kocka o váhe stoviek kilogramov slúži na bezpečné podloženie a upnutie dielcov.

Rozmery a manipulačný priestor

Pojazd vreteníka 1 250 mm

Horizontálny pojazd vreteníka po ramene je 1 250 mm (v rozmedzí 350 až 1 600 mm od stĺpa).

Vzdal. vretena od základne 320 - 1 220 mm

Vertikálny priestor pod vretenom je nastaviteľný v rozsahu 900 mm.

Celkové rozmery stroja 2 500 x 1 070 x 2 840 mm

Impozantné rozmery podčiarkujú robustnosť; stroj vyžaduje výšku stropu minimálne 2,9 metra.

Celková váha s obalom 3 884 kg

Hrubá váha balenia dosahuje takmer 3,9 tony, čo vyžaduje zodpovedajúcu manipulačnú techniku pri inštalácii.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo nájdete v balení

Obsah balenia 1

Radiálna vŕtačka PROMA RV-50E

Hlavné telo stroja so stĺpom a ramenom 1× 2

Upínacia vŕtacia kocka

Rozmer 630 x 500 x 500 mm na fixáciu obrobkov 1× 3

Integrovaný chladiaci systém

Čerpadlo a rozvody chladiacej emulzie 1× 4

Dokumentácia

Návod na obsluhu, záručný list a technickú schému 1×

Často kladené otázky

Otázky a odpovede 01Ako funguje hydraulická aretácia stroja?

Hydraulický systém stlačením tlačidla pevne zablokuje rameno na stĺpe a vreteník na ramene. To zaisťuje, že sa poloha vretena nepohne ani pri extrémnom tlaku počas vŕtania o 50 mm. 02Je na inštaláciu potrebný špeciálny základ?

Vzhľadom na hmotnosť 3,5 tony a radiálne vyloženie ramena odporúčame inštaláciu na armovanú betónovú dosku s hrúbkou min. 300 mm podľa technickej dokumentácie, aby nedochádzalo k nakláňaniu stroja. 03Čo je to trochoidné mazanie?

Ide o vysoko efektívny systém automatického mazania prevodov a vodiacich plôch, ktorý vytvára stály a veľmi tenký film maziva. Znižuje opotrebenie dielov a prehrievanie prevodovky. 04Ako sa ovláda pojazd ramena hore a dole?

Vertikálny pohyb ramena po stĺpe je motorický, ovládaný z hlavného panelu. Rozsah nastavenia je 900 mm, čo umožňuje vŕtanie rôzne vysokých dielcov priamo na základni alebo na kocke. 05Vie stroj automaticky vypnúť posuv pri dosiahnutí hĺbky?

Áno, vŕtačka je vybavená nastaviteľnými koncovými dorazmi vretena. Hneď ako vreteno dosiahne nastavenú hĺbku, strojný posuv sa automaticky vypne.
