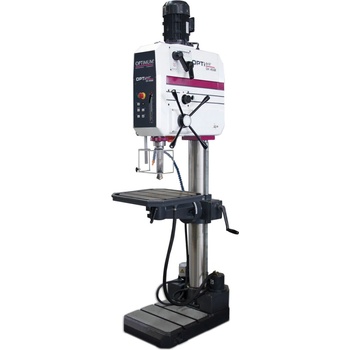

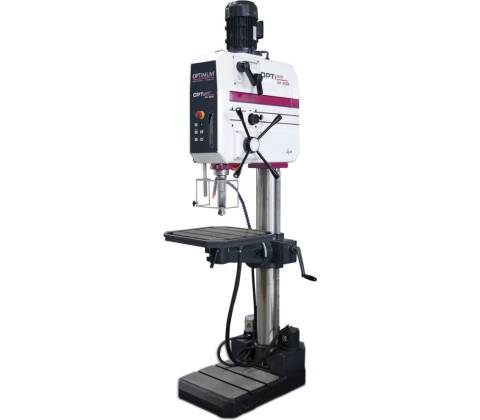

Optimum OPTIdrill DH 45 GE

Priemyselný štandard bez kompromisov

Hlavné prednosti

Ak hľadáte ťahúň, ktorý sa nezastaví pred žiadnou výzvou, OPTIMUM® OPTIdrill DH 45 GE je presne pre vás. Táto ťažká prevodová vŕtačka v masívnom liatinovom prevedení vyniká stabilitou a tuhosťou, ktorú u ľahších strojov nenájdete. Vďaka olejovému čerpadlu, ktoré sa stará o automatické mazanie prevodovky, je stroj pripravený na nepretržitú prevádzku s minimálnym opotrebením. Revolučná elektromagnetické spínanie strojného posuvu ovládané priamo tlačidlami na rukovätiach vám dáva absolútnu kontrolu nad procesom, zatiaľ čo integrovaný závitovací cyklus hravo zvládne závity až do rozmeru M30. 01

Masívna liatina (560 kg)

Ťažké prevedenie eliminuje vibrácie a zaručuje maximálnu presnosť aj pri vŕtaní otvorov s priemerom 40 mm. 02

Automatické mazanie

Olejové čerpadlo zaisťuje konštantné mazanie prevodovky, čo dramaticky predlžuje životnosť stroja. 03

Závitovacia automatika

Plnohodnotný cyklus na rezanie závitov až do M30 s možnosťou ovládania nožným pedálom. 04

Elektromagnetický posuv

Trojrýchlostný strojný posuv (0,1–0,2 mm/ot) spínaný tlačidlami priamo na rukovätiach pre maximálny komfort. 05

Otočný stôl ± 90°

Extrémne tuhý pracovný stôl je možné otáčať okolo stĺpu aj svojej osi, čo uľahčuje upnutie zložitých obrobkov. 06

Kompletné chladenie

Integrovaný systém s odnímateľnou nádržou a filtrom na triesky pre čistý a efektívny proces.

Kde vŕtačka najlepšie využijete?

Využitie

Ťažký strojársky priemysel Nástrojárne a údržby Sériové vŕtanie a závitovanie Spracovanie veľkých odliatkov Opravárenstvo ťažké techniky Výroba oceľových konštrukcií

Špecifikácia

Technické parametre

Vŕtací výkon 40mm Max. v oceli Čo to znamená? Vŕtačka bez problémov zvládne vŕtať otvory s priemerom až 40 mm do štandardnej konštrukčnej ocele. 40 mm je maximálny vŕtací výkon, trvalý výkon v oceli je 35 mm. Masívna konštrukcia zaisťuje stabilitu aj pri týchto hraničných hodnotách.

Závitovanie M30 max. V oceli Čo to znamená? Stroj je vybavený prevodmi a elektronikou na bezpečné rezanie závitov až do rozmeru M30.

Vďaka integrovanémuzávitovaciemu cyklu vŕtačka automaticky mení smer otáčok pri dosiahnutí nastavenej hĺbky.

Kužeľ vretena MK4 Priemyselný štandard Čo to znamená? Väčší kužeľ Morse 4 umožňuje upnutie masívnych vrtákov a nástrojov na ťažké obrábanie.

MK4 v kombinácii so vstavaným vyrážačom zaručuje bleskovú a jednoduchú výmenu aj tých najťažších nástrojov.

Hmotnosť 560 kg Liatinový monolit Čo to znamená? Vysoká hmotnosť značí poctivé liatinové odliatky, ktoré tlmia vibrácie a zaisťujú dlhoročnú tuhosť. 560 kg zaručuje, že vŕtačka stojí stabilne aj bez nutnosti masívneho kotvenia pri bežných operáciách.

Výkon a prevody

Príkon motora 2,2 kW / 400 V

Silný2,2 kW motor s napájaním na 400 V dodáva stroju krútiaci moment potrebný na vŕtanie veľkých priemerov.

Otáčky vretena 90 – 1 520 ot/min (8 stupňov) 8 rýchlostných stupňov pokrýva široké spektrum od pomalého závitovania (90 ot/min) až po rýchle vŕtanie malými vrtákmi.

Strojný posuv vretena 0,1 | 0,15 | 0,2 mm/ot.

Tri automatické rýchlosti posuvu s elektromagnetickým spínaním šetrí námahu obsluhy pri hlbokom vŕtaní.

Vŕtacia hĺbka 170 mm

Maximálny zdvih pinoly 170 mm s nastaviteľným dorazom hĺbky na presné vŕtanie slepých otvorov.

Konštrukcia a stôl

Rozmery stola 530 × 530 mm

Extra veľká pracovná plocha sa 3 T-drážkami (18 mm) umožňuje bezpečné upnutie aj rozmerných obrobkov a zverákov.

Nosnosť stola 250 kg

Masívny stĺp s priemerom 150 mm dovoľuje zaťažiť stôl bremenom s hmotnosťou až štvrť tony.

Max. vzdialenosť vretena a stola 725 mm

Veľkorysý pracovný priestor umožňuje vŕtanie vysokých dielov alebo použitie veľkých upínacích prípravkov.

Vyloženie 350 mm 350 mm od stĺpa k osi vretena dáva dostatok priestoru na manipuláciu so širokými materiálmi.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo dostanete v zásielke

Obsah balenia 1

OPTIMUM® OPTIdrill DH 45 GE

Stĺpová prevodová vŕtačka 1× 2

Rýchloupínacia hlavička

Rozsah upnutia 1 – 16 mm 1× 3

Kužeľový tŕň

Typ MK4 / B16 na upnutie hlavičky 1× 4

Integrované príslušenstvo

Chladiaci systém, osvetlenie stroja, filter na triesky 1×

Často kladené otázky

Otázky a odpovede 01Ako funguje automatické mazanie prevodovky?

Stroj je vybavený integrovaným olejovým čerpadlom, ktoré rozvádza olej ku všetkým ozubeným kolesám prevodovky hneď po spustení. Tým sa eliminuje nutnosť manuálneho domazávania a dramaticky sa znižuje hlučnosť a opotrebenie prevodov. 02Čo je elektromagnetické spínanie posuvu?

Na ovládacej rukoväti pinoly sú integrované tlačidlá. Po ich stlačení elektromagnetická spojka okamžite aktivuje zvolený strojný posuv. Je to oveľa pohodlnejšie a rýchlejšie ako mechanické radenie posuvu pri starších typoch vŕtačiek. 03Aká náročná je výmena chladiacej kvapaliny?

Veľmi jednoduchá. Nádrž na kvapalinu je plne odnímateľná a umiestnená v základni stroja. Navyše obsahuje filter na triesky, ktorý zachytí väčšinu nečistôt skôr, ako sa dostanú do čerpadla, čo šetrí vašu prácu aj techniku. 04Môžem k vŕtačke pripojiť nožný pedál?

Áno, vŕtačka DH 45 GE podporuje pripojenie voliteľného nožného pedála. Ten je neoceniteľný pri závitovaní, keď máte obe ruky voľné na manipuláciu s obrobkom a pedálom prepínate pravý a ľavý chod. 05Aká je záruka a servis u takto ťažkého stroja?

Na stroje OPTIMUM poskytujeme štandardnú záruku. Vďaka masívnej konštrukcii a olejovému kúpeľu sú tieto stroje extrémne spoľahlivé. V prípade potreby zaisťujeme odborný servis a dodávky originálnych náhradných dielov priamo u nás v Tomek Náradí.
