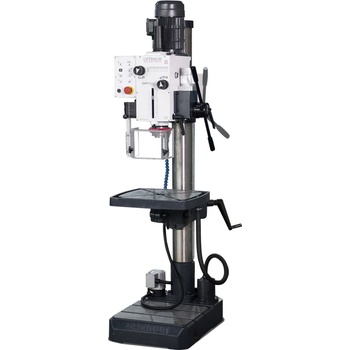

Optimum OPTIdrill DH 40 GPE

Industriálna sila a prevodová presnosť

Hlavné prednosti

Stĺpová vŕtačka OPTIMUM® OPTIdrill DH 40 GPE je navrhnutá pre maximálnu tuhosť a dlhú životnosť v nepretržitej prevádzke. Je osadená kvalitným dvojstupňovým priemyselným elektromotorom, pričom strojný posuv pinoly disponuje vlastným samostatným pohonom. Srdcom stroja sú brúsené prevodové kolesá bežiace v olejovom kúpeli, čo zaisťuje extrémne pokojný a tichý chod aj pri maximálnom zaťažení. Stroj vyniká svojou variabilitou - vŕtaciu hlavu je možné naklopiť o ± 45 ° a celý krížový stôl je precízne opracovaný pre presné polohovanie obrobku pomocou troch ručných kolies. Integrovaná funkcia rezanie závitov do M16 a chladiaci systém robia z tohto modelu kompletné obrábacie centrum pre vŕtacie operácie. 01

Samostatný posuv

Strojný posuv pinoly má vlastný motor, čo umožňuje konštantný tlak do rezu nezávisle od otáčok hlavného motora. 02

Prevody v oleji

Brúsené kolesá v olejovom kúpeli minimalizujú trenie, hluk a opotrebenie, čo zaručuje dekády spoľahlivej prevádzky. 03

Krížový stôl

Masívny a veľký pracovný stôl (500x460 mm) so stupnicou dovoľuje presné nastavenie polohy bez nutnosti drahých prípravkov. 04

Závitovací cyklus

Funkcia na strojové rezanie závitov až do veľkosti M16 v oceli výrazne zvyšuje produktivitu výroby. 05

Vysoký krútiaci moment

Kužeľ MK 4 a 12 rýchlostných stupňov umožňujú vŕtať otvory do o 32 mm v oceli s úplnou stabilitou. 06

Kompletné osvetlenie

Moderné LED osvetlenie integrované v hlave stroja zaisťuje perfektnú viditeľnosť na miesto rezu za všetkých podmienok.

Kde DH 40 GPE exceluje

Využitie

Sériová strojárska výroba Údržbárske dielne ťažkých prevádzok Vŕtanie do ocele, liatiny a antikora Strojné rezanie závitov do M16 Obrábanie pod uhlom ±45° Nástrojárne a modelárne Odborné technické školstvo

Technický list

Špecifikácia stroja

Vŕtací výkon 32mm Max. v oceli Čo to znamená? Maximálny priemer otvoru, ktorý stroj bezpečne vyvŕta do ocele. Trvalý výkon je 28 mm.

Vďakaprevodovej hlave a kužeľa MK 4 vŕta stroj veľké otvory plynule a bez vibrácií aj pri maximálnom zábere.

Otáčky vretena 95 – 3 200 rpm 12 rýchlostí Čo to znamená? Široký rozsah otáčok (2x6 stupňov) dovoľuje vŕtanie veľkými priemermi aj vŕtanie drobnými vrtákmi.

Odstupňovanie rýchlostí zaručuje ideálne rezné podmienky na rôzne materiály od plastov až po tvrdú oceľ.

Strojný posuv 0,1–0,26 mm/ot. 3 rýchlosti Čo to znamená? Rýchlosť, akú vreteno samo zachádza do materiálu. Odľahčuje obsluhe a predlžuje životnosť vrtákov.

Automatický posuv má 3 stupne (0,10/0,18/0,26 mm/ot.), čo je ideálne pre hlboké vŕtanie.

Hmotnosť 335 kg Masívna liatina Čo to znamená? Vysoká váha zaisťuje stabilitu a pohlcovanie vibrácií, čo je kľúčové pre čistotu rezu a presnosť.

Hmotnosť335 kg a priemer stĺpa 115 mm robia z tejto vŕtačky stabilný priemyselný stroj.

Vreteno a pracovný rozsah

Max. hĺbka vŕtania / Závitovanie 120 mm / M16

Vreteno má veľký zdvih pre hlboké otvory a dostatočnú silu na rezanie závitov v oceli do M16.

Kužeľ vretena / Vyloženie MK 4/280 mm

MK 4 dovoľuje upnutie veľkých vrtákov. Vzdialenosť osi vretena od stĺpu je 280 mm.

Uhol naklopenia / Otáčanie hlavy ± 45° / 360°

Hlavu je možné naklápať na vŕtanie pod uhlom a celou hlavou otáčať okolo stĺpu o 360 °.

Rozmery stola / T-drážky 500 × 460 mm / 14 mm

Veľká pracovná plocha s 2 diagonálnymi drážkami na stole a 2 drážkami na základni.

Pohon a rozmery

Príkon motora / Napájanie 1 100 / 1 500 W / 400 V

Kvalitný dvojstupňový trojfázový motor poskytuje konštantný výkon v oboch rýchlostných režimoch.

Celkové rozmery (ŠxVxH) 590 × 2 050 × 700 mm

Robustný stĺp s priemerom 115 mm zaisťuje vysokú stabilitu stroja s výškou cez 2 metre.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo dostanete v zásielke

Obsah balenia 1

OPTIMILL DH 40 GPE

Základná jednotka stĺpovej vŕtačky s prevodovou hlavou 1× 2

Chladiace zariadenie

Kompletná sústava s čerpadlom pre dlhú životnosť nástrojov 1× 3

Vŕtacia hlavička B 16

Pre vrtáky s valcovou stopkou v rozsahu 1 – 13 mm 1× 4

Upínacie a redukčné prvky

Redukčné puzdro MK4-MK3, kužeľový tŕň MK4/B16 a T-matice 1×

Často kladené otázky

Otázky a odpovede 01Môžem na tomto stroji vŕtať pod uhlom?

Áno, model DH 40 GPE má naklápaciu vŕtaciu hlavu v rozsahu ± 45°, čo umožňuje vykonávať uhlové rezy a vŕtanie bez nutnosti špeciálnych zverákov. Celou hlavou je možné navyše otáčať o 360 ° okolo stĺpu. 02Ako funguje automatický posun pinoly?

Vŕtačka má vlastný motor pre posuv, ktorý je možné nastaviť na 3 rýchlosti (0,10/0,18/0,26 mm/ot.). Stroj sa sám „zavŕtava“ do materiálu nastavenou silou, čo zaisťuje precízny otvor a šetrí fyzickú silu obsluhy. 03Vyžaduje prevodovka špeciálnu údržbu?

Prevodovka beží v olejovom kúpeli. Stačí pravidelne kontrolovať hladinu oleja cez olejoznak av predpísaných intervaloch vykonávať výmenu olejovej náplne, aby bol zaistený trvalo tichý a hladký chod. 04Môžem vŕtačku zapojiť do bežnej 230V zásuvky?

Nie, model DH 40 GPE vyžaduje trojfázové napájanie 400 V. Je to nevyhnutné pre stabilný výkon dvojstupňového motora (1,5 kW), ktorý poháňa robustnú prevodovku.
