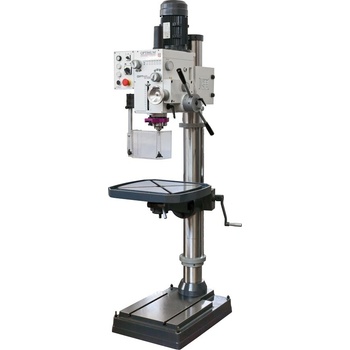

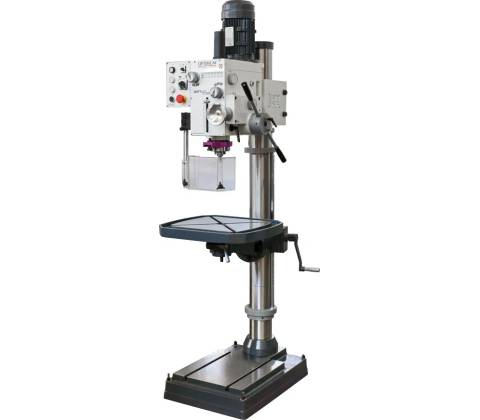

Optimum OPTIdrill DH 40 GP

Industriálna sila a prevodová tuhosť

Hlavné prednosti

Stĺpová vŕtačka OPTIMUM® OPTIdrill DH 40 GP predstavuje profesionálne riešenie pre prevádzky, ktoré vyžadujú maximálny krútiaci moment a precízne vedenie nástroja. Srdcom stroje sú brúsené prevodové kolesá bežiace v olejovom kúpeli, Ktorá zaisťujú extrémne pokojný chod a dlhú životnosť mechanických častí. Stroj je vybavený dvojstupňovým elektromotorom a automatickým strojným posuvom, ktorý sa po dosiahnutí nastavenej hĺbky samočinne vypne a vráti pinolu do východiskovej polohy. Masívne liatinové prevedenie a široký rozsah otáčok robia z tohto modelu univerzálny nástroj na vŕtanie veľkých priemerov aj strojné rezanie závitov do M16. 01

Prevody v olejovom kúpeli

Brúsené ozubené kolesá mazané olejom zaručujú tichú prevádzku a minimálne opotrebenie aj pri nepretržitom nasadení. 02

Inteligentný strojný posuv

Trojrýchlostný automatický posuv vretena s funkciou návratu do východiskovej polohy šetrí námahu obsluhy. 03

Masívne liatinové telo

Celoliatinová konštrukcia s váhou 335 kg efektívne tlmí vibrácie a zaisťuje presnosť vŕtania pod tlakom. 04

Dvojstupňový motor

Kvalitný pohon s výkonom až 1,5 kW poskytuje 12 rýchlostných stupňov pre optimálne rezné podmienky. 05

Závitovací výkon M16

Robustná mechanika dovoľuje bezpečné strojové rezanie závitov do konštrukčnej ocele až do veľkosti M16. 06

Maximálna bezpečnosť

Výškovo nastaviteľný kryt skľučovadla s mikrospínačom okamžite zastaví stroj pri otvorení.

Oblasti nasadenia

Kde DH 40 GP exceluje

Ťažká strojárska výroba Údržbárske dielne a opravovne Vŕtanie do ocele do o 32 mm Strojné rezanie závitov do M16 Sériové vŕtanie hlbokých otvorov Nástrojárne a kovovýroba Odborné technické školstvo

Technický list

Podrobné špecifikácie

Vŕtací výkon 32mm Max. v oceli Čo to znamená? Maximálny priemer špirálového vrtáka pre konštrukčnú oceľ. Trvalý výkon je 25 mm.

Vďakaprevodovej hlave a tuhému stĺpu zvládne stroj vŕtať veľké otvory bez preklzu nástroja.

Strojný posuv 3stupňa 0,1 – 0,26 mm/ot. Čo to znamená? Vŕtačka automaticky posúva nástroj do rezu nastavenou rýchlosťou, čo šetrí vrtáky aj fyzickú silu.

Po dosiahnutí nastavenej hĺbky na stupnici sa posuv automaticky sa vypne a pinola sa vráti späť.

Otáčky vretena 3 200 rpm 12 rýchlostí Čo to znamená? Odstupňovanie od 95 do 3200 ot/min (2x6 stupňov) dovoľuje vŕtať malými aj veľkými nástrojmi.

Mechanické radenie prevodov zaručuje vysoký krútiaci moment v celom spektre otáčok.

Hmotnosť 335 kg Liatinový monolit Čo to znamená? Vysoká váha a stĺp s priemerom 115 mm sú zárukou absolútnej tuhosti a stability stroja.

Hmotnosť335 kg svedčí o poctivom materiálovom prevedení všetkých častí stroja.

Vreteník a pohon

Kužeľ vretena / Vyloženie MK 4/297 mm

Veľký kužeľ MK 4 dovoľuje upnutie profesionálnych nástrojov s vysokou presnosťou.

Max. vŕtacia hĺbka / Závitovanie 120 mm / M16

Zdvih pinoly 120 mm je nastaviteľný pomocou presnej milimetrovej stupnice.

Príkon motora / Napájanie 1,1 / 1,5 kW / 400 V

Trojfázový dvojstupňový motor dimenzovaný pre nepretržitú priemyselnú prevádzku.

Uhol naklopenia / Otáčanie hlavy ±90°/360°

Hlavu je možné naklápať na vŕtanie pod uhlom a celou hlavou otáčať okolo stĺpu.

Pracovný stôl a rozmery

Rozmery stola / T-drážky 500 × 460 mm / 14 mm

Masívny, presne obrobený stôl s diagonálnymi drážkami a dvojitým upnutím.

Max. vzdial. vretena (Stôl / Základňa) 855 mm / 1 215 mm

Možnosť vŕtania rozmerných obrobkov upevnených priamo na základňu stroja.

Rozmery stroja (ŠxVxH) 590 × 1 760 × 700 mm

Industriálne rozmery vypovedajú o robustnosti celej stĺpovej konštrukcie.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo dostanete v zásielke

Rozsah dodávky 1

OPTIMILL DH 40 GP

Základná jednotka stĺpovej vŕtačky s prevodovou hlavou 1× 2

Vŕtacia hlavička 1 – 16 mm

Univerzálne skľučovadlo pre vrtáky s valcovou stopkou 1× 3

Kužeľový tŕň MK 4 / B16

Tŕň na spojenie skľučovadla s vretenom vŕtačky 1× 4

Bezpečnostné prvky

Výškovo nastaviteľný ochranný kryt skľučovadla s mikrospínačom 1×

Často kladené otázky

Otázky a odpovede 01Môžem na tomto stroji rezať závity strojne?

Áno, model DH 40 GP disponuje dostatočným krútiacim momentom a tuhosťou na rezanie závitov v oceli až do veľkosti M16. Je nutné iba zvoliť správne otáčky pomocou prevodovky. 02Ako funguje automatické vypnutie posuvu?

Na vreteníku nastavíte požadovanú hĺbku vŕtania. Po jej dosiahnutí strojný posun pinola samočinne odpojí, pinola sa vráti do hornej polohy a vy môžete vybrať obrobok. 03Vyžaduje prevodovka špeciálnu údržbu?

Prevodovka beží v olejovom kúpeli, čo minimalizuje nároky na údržbu. Stačí pravidelne kontrolovať hladinu oleja cez olejoznak av predpísaných intervaloch vykonávať výmenu olejovej náplne pre zachovanie tichého chodu.

Rada špecialistu Tomek Náradie:

Model DH 40 GP je "pán stroj" pre každú poctivú údržbu alebo strojársku dielňu. Práve prevody v oleji sú kľúčom k tomu, že táto vŕtačka aj po desiatich rokoch intenzívneho používania beží ticho a bez vôle. Pri inštalácii dbajte na dokonalé vyrovnanie základne pomocou strojovej vodováhy – 335 kg liatiny už vyžaduje stabilitu, aby nedochádzalo k mikro-vibráciám pri vŕtaní priemerov nad 30 mm. Pre maximálne využitie potenciálu odporúčam dokúpiť originálny otočný strojný zverák Optimum a sadu profesionálnych MK4 vrtákov.
