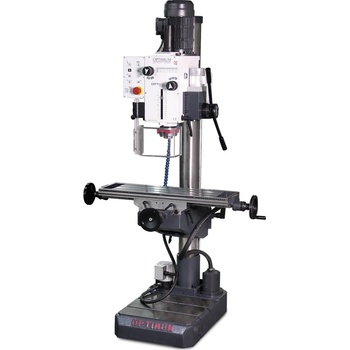

Optimum OPTIdrill DH 40 CTPE

Hybridný výkon na vŕtanie aj frézovanie

Hlavné prednosti

Stĺpová vŕtačka OPTIMUM® OPTIdrill DH 40 CTPE predstavuje vysoko univerzálne riešenie pre nástrojárne a údržbárske dielne. Od bežných stĺpových vŕtačiek sa líšia masívnym krížovým stolom, Ktorý umožňuje presné polohovanie a frézovacie operácie s nožovými hlavami do o 76 mm. Srdcom stroja je robustná prevodovka s brúsenými kolesami v olejovom kúpeli, zaisťujúca tichý chod a obrovský krútiaci moment v 12 rýchlostných stupňoch. Vďaka samostatnému motoru pre strojný posun pinoly a integrovanému závitovaciemu cyklu sa jedná o vysoko produktívny stroj, ktorý zvládne vŕtanie do ocele až do o 32 mm s úplnou suverenitou. 01

Veľký krížový stôl

Pracovná plocha 730 × 210 mm s rybinovým vedením a klinovými lištami umožňuje presné frézovanie a vŕtanie v súradniciach. 02

Samostatný posuv

Pinola je vybavená vlastným motorom strojného posuvu, čo zaisťuje konštantný tlak do rezu nezávisle na otáčkach vretena. 03

Závitovací cyklus

Integrovaná funkcia na strojové rezanie závitov výrazne zrýchľuje produkciu a zvyšuje kvalitu vnútorných závitov. 04

Liatinová stabilita

Ťažké, masívne prevedenie zo šedej liatiny o váhe 350 kg efektívne pohlcuje všetky vibrácie pri obrábaní. 05

Prevody v oleji

Brúsené prevodové kolesá bežiace v olejovom kúpeli zaručujú extrémne pokojný chod a dlhú životnosť mechanických častí. 06

Naklápacia hlava

Frézovaciu hlavu je možné naklopiť v rozsahu ± 45°, čo umožňuje uhlové vŕtanie a frézovanie šikmých plôch.

Kde DH 40 CTPE exceluje

Oblasti nasadenia

Sériové vŕtanie a závitovanie Frézovanie drážok a plôch Nástrojárne a prototypové dielne Údržba ťažkých strojných súčastí Obrábanie pod uhlom ±45° Vŕtanie do ocele do o 32 mm Odborné technické školstvo

Technický list

Špecifikácia stroja

Vŕtací výkon 32mm Max. v oceli Čo to znamená? Maximálny priemer vrtáka pre konštrukčnú oceľ. Trvalý výkon stroja je 28 mm.

Vďakakužeľa MK 4 a prevodovej hlave vŕta stroj veľké otvory s vysokou stabilitou bez preklzu nástroja.

Krížový stôl 730 × 210 mm Pracovná plocha Čo to znamená? Pohyblivý stôl v osiach X a Y s tromi T-drážkami (14 mm) na upnutie zverákov a dielov.

Tento stôl s nosnosťou 50 kg transformuje vŕtačku na univerzálnu frézku pre ľahšie obrábacie operácie.

Otáčky 95 – 3 200 rpm 12 stupňov Čo to znamená? Široký rozsah otáčok (2x6 stupňov) dovoľuje vŕtanie veľkými priemermi aj vysokorýchlostné frézovanie malými nástrojmi.

Odstupňovanie rýchlostí zaručuje ideálne rezné podmienky pre rôzne materiály od plastov až po tvrdenú oceľ.

Hmotnosť 350 kg Liatinový monolit Čo to znamená? Vysoká váha zaručuje tuhosť celého stroja a presnosť geometrie aj pri maximálnom zaťažení.

Hmotnosť350 kg radí tento model do kategórie poctivých dielenských strojov na priemyselné využitie.

Vreteno a frézovacia kapacita

Max. o nožové hlavy / stopkové frézy 76 mm / 25 mm

Stroj umožňuje efektívne porovnanie plôch širokými hlavami aj dlabanie drážok stopkovými frézami.

Max. hĺbka vŕtania / Zdvih pinoly 120 mm

Veľký zdvih pinoly s nastaviteľným dorazom hĺbky v rozsahu 0-120 mm pre hlboké otvory.

Uhol naklopenia hlavy -45° až +45°

Možnosť náklonu celej vŕtacej/frézovacej hlavy na obrábanie šikmých plôch a vŕtanie pod uhlom.

Pohon a chladenie

Príkon motora / Napájanie 1 500 W / 400 V

Výkonný dvojstupňový motor priemyselnej kvality zaisťuje plynulý chod v oboch rýchlostných režimoch.

Chladiaca sústava Integrované čerpadlo

Vstavaný systém chladenia nástroja predlžuje životnosť vrtákov a zlepšuje kvalitu povrchu.

Kliknite na riadok parametra pre detailné vysvetlenie

Čo dostanete v zásielke

Rozsah dodávky 1

OPTIMILL DH 40 CTPE

Vŕtačko-frézka s krížovým stolom a chladiacou sústavou 1× 2

Vŕtacia hlavička B 16

Na upnutie vrtákov s valcovou stopkou v rozsahu 1 – 13 mm 1× 3

Upínací tŕň MK 4 / B 16

Na pripojenie vŕtacej hlavičky do vretena stroja 1× 4

Redukčné puzdro MK 4 / MK 3

Umožňuje použitie nástrojov s menšou stopkou MK 3 1× 5

Montážne príslušenstvo

T-matice a nastavovacie náradie na údržbu a nastavenie 1×

Často kladené otázky

Otázky a odpovede 01Môžem na tomto stroji brúsiť šikmé plochy?

Áno, frézovacia/vŕtacia hlava je naklápacia v rozsahu ± 45°. To v spojení s krížovým stolom umožňuje frézovanie fáz, šikmých drážok a uhlové vŕtanie bez nutnosti podkladania obrobku. 02Ako funguje automatický posun pinoly?

Vŕtačka má samostatný motor na posun pinoly. Stroj sa sám "zavŕta" do materiálu nastavenou silou, čo zaisťuje precízny otvor, predlžuje životnosť vrtákov a šetrí fyzickú silu obsluhy. 03Ako prebieha mazanie prevodovky?

Prevodovka beží v olejovom kúpeli. Stačí pravidelne kontrolovať hladinu oleja cez olejoznak av predpísaných intervaloch vykonávať výmenu olejovej náplne, aby bol zaistený trvalo tichý a hladký chod. 04Vyžaduje stroj 400V zásuvku?

Áno, model DH 40 CTPE vyžaduje trojfázové napájanie 400 V. Je to nevyhnutné pre stabilný výkon 1,5 kW dvojstupňového motora, ktorý poháňa robustnú prevodovú hlavu.

Rada špecialistu Tomek Náradie:

Model DH 40 CTPE je unikátny „obojživelník“. Pokiaľ hľadáte vŕtačku, ale občas potrebujete porovnať plochu alebo vyfrézovať drážku a nemáte miesto na dva stroje, je toto ideálna voľba. Práve krížový stôl s rybinovým vedením je kľúčom k vysokej presnosti polohovania otvorov. Pri frézovaní ocele odporúčam vždy používať vstavaný systém chladenia a pevný strojný zverák Optimum, aby ste využili plný potenciál 350kg liatinovej konštrukcie. Nezabudnite pravidelne mazať vodiace dráhy krížového stola cez maznice, udržíte tak stroj bez vôle po celé desaťročia!
