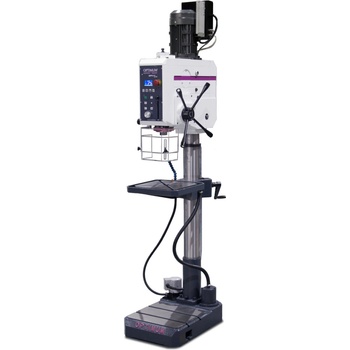

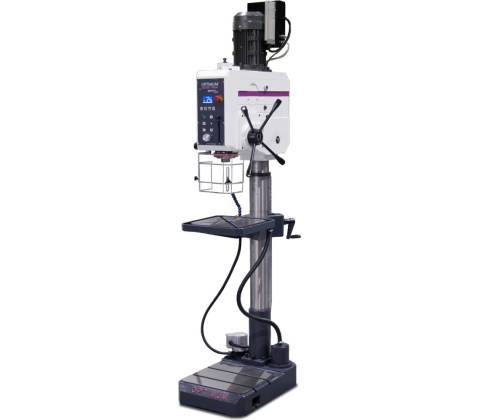

Optimum OPTIdrill DH 35 V

Industriálny štandard s Vario pohonom

Hlavné prednosti

Stĺpová vŕtačka OPTIMUM® OPTIdrill DH 35 V je konštruovaná pre najťažšie priemyselné nasadenie. Jej základom je stabilný, hrubostenný liatinový stĺp s priemerom 115 mm, Ktorý v spojení s masívnou základňou pohlcuje všetky vibrácie. Stroj je vybavený modernou elektronickou reguláciou otáčok, Ktorá umožňuje meniť rýchlosť vretena plynule v širokom rozsahu, čo je kľúčové pre optimalizáciu rezných podmienok u rôznych materiálov. Unikátnou vlastnosťou je elektromagnetické spínanie strojného posuvu priamo na rukovätiach a pokročilý závitovací cyklus s automatickou zmenou smeru. Vďaka integrovanému chladeniu v základni a výkonnému 2,2 kW motora sa jedná o vysoko produktívny stroj na výrobu hlbokých otvorov a veľkých závitov. 01

Vario regulácia

Plynulá zmena otáčok (30–2950 ot/min) v 4 stupňoch zaisťuje maximálny krútiaci moment v celom rozsahu. 02

Automatický posuv

Strojný posun pinoly s 3 rýchlosťami a elektromagnetickým spínaním radikálne znižuje únavu obsluhy. 03

Závitovanie do M20

Integrovaný závitovací cyklus s nastaviteľnou hĺbkou a automatickým prepnutím smeru otáčania. 04

Masívna liatina

Ťažké prevedenie (365 kg) a hrubostenný stĺp zaručujú stabilitu, ktorej lacnejšie modely postrádajú. 05

Vnútorné chladenie

Kompletná chladiaca sústava s čerpadlom a nádržou je zabudovaná priamo v liatinovej základni stroja. 06

Ergonómia a bezpečnosť

Ovládací panel odolný proti špine, LED osvetlenie v hlave a bezpečnostná elektronika 24 V DC.

Oblasti nasadenia

Kde DH 35 V dominuje

Ťažká strojárska výroba Údržba priemyselných celkov Vŕtanie do ocele do o 35 mm Sériové rezanie závitov do M20 Obrábanie veľkých zvarencov Nástrojárne a modelárne Uhlové vŕtanie (stôl ± 90°) Odborné školstvo a učilište

Technický list

Podrobné parametre

Vŕtací výkon 35mm Max. v oceli Čo to znamená? Maximálny priemer špirálového vrtáka na vŕtanie do konštrukčnej ocele. Trvalý výkon stroja je 26 mm.

Vďakaprevodovej hlave a silnému motoru zvládne stroj aj maximálne priemery bez vibrácií.

Strojný posuv 3rýchlosti 0,05 – 0,15 mm/ot. Čo to znamená? Vŕtačka sama tlačí do rezu nastavenou rýchlosťou, čo šetrí nástroje a zaisťuje presnú geometriu otvoru.

Elektromagnetické spínanie umožnuje aktiváciu posuvu jednoduchým stlačením tlačidla na rukoväti.

Hmotnosť 365kg Liatinový monolit Čo to znamená? Vysoká váha zaisťuje tuhosť stroja. Píla pri vŕtaní nerezonuje, čo je kľúčové pre presné lícovanie.

Masívny stĺp s priemerom 115 mm s veľkou stenou zaručuje, že sa vŕtačka pod tlakom neprehýba.

Závitovanie M20 Strojný cyklus Čo to znamená? Vŕtačka automaticky zmení smer otáčania po dosiahnutí nastavenej hĺbky, čím vyreže dokonalý závit.

S plynulou reguláciou otáčok (od 30 ot/min) je rezanie závitov bezpečné a presné aj v tvrdých materiáloch.

Vreteno a pohon

Rozsah otáčok 30 – 2 950 ot/min

Elektronicky regulovateľné otáčky v 4 stupňoch pre optimálny krútiaci moment.

Kužeľ vretena MK 4

Umožňuje upnutie veľkých vrtákov a frézovacích tŕňov s vysokou presnosťou.

Max. hĺbka vŕtania / Zdvih 125 mm

Veľký zdvih pinoly s nastaviteľným hĺbkovým dorazom pre presné slepé otvory.

Príkon motora 2,2 kW (400 V)

Výkonný pohon dimenzovaný pre nepretržitú priemyselnú prevádzku.

Pracovný priestor a stôl

Rozmery stola / T-drážky 400 × 420 mm / 14 mm

Masívny stôl s diagonálnymi drážkami a žliabkom na odvod chladiacej emulzie.

Uhol naklopenia stola -90° až +90°

Dovoľuje vŕtanie a závitovanie pod ľubovoľným uhlom bez špeciálnych prípravkov.

Vyloženie vretena 285 mm

Vzdialenosť medzi osou vretena a stĺpom na obrábanie širokých dielov.

Max. vzdialenosť vreteno - základňa 1 217 mm

Možnosť vŕtania extrémne vysokých obrobkov upevnených priamo na základni.

Rozmery a ostatné údaje

Priemer stĺpa 115 mm

Vysokopevnostný liatinový stĺp zaisťuje tuhosť celej zostavy.

Rozmery základne (pracovné) 420 × 395 mm

Presne obrobená plocha základne s dvoma rovnobežnými T-drážkami.

Celkové rozmery (ŠxVxH) 860 × 2 175 × 474 mm

Robustný stroj s výškou cez 2 metre pre profesionálne dielne.

Kliknite na riadok parametra pre detailné vysvetlenie

Čo nájdete v zásielke

Rozsah dodávky 1

OPTIMILL DH 35 V

Stĺpová vŕtačka v kompletnej zostave s motorom a chladením 1× 2

Rýchloupínacia hlavička 1 – 16 mm (B16)

Pre vrtáky s valcovou stopkou 1× 3

Upínací tŕň MK 4 / B16

Na pripojenie vŕtacej hlavičky do vretena stroja 1× 4

Prevádzkové vybavenie

Integrované LED osvetlenie, filter na triesky a vstavaný vyrážač nástrojov 1×

Často kladené otázky

Otázky a odpovede 01Čo znamená elektromagnetické spínanie posuvu?

Ide o špičkový systém ovládania, kedy strojný posuv pinoly neaktivujete mechanickou pákou, ale jednoduchým stlačením tlačidla priamo na rukoväti vretena. Spojka potom okamžite začne automatický pohyb pinoly do rezu. 02Ako funguje vstavaný vyrážač nástrojov?

Stroj umožňuje uvoľniť vrták alebo skľučovadlo MK 4 jednoduchým pohybom pinoly do hornej polohy. Nemusíte používať klasický vyrážací klin a kladivo, čo výrazne šetrí vreteno a ložiská pred rázovým poškodením. 03Je vŕtačka vybavená chladiacim systémom?

Áno, model DH 35 V má kompletný vstavaný chladiaci systém. Čerpadlo aj nádrž sú v základni. Súčasťou je aj špeciálny filter, ktorý čistí kvapalinu od veľkých triesok, čím chráni čerpadlo pred poškodením. 04Môžem so strojom rezať závity v oceli?

Áno, vŕtačka má dostatočný krútiaci moment a otáčky už od 30 ot/min, čo je ideálne na rezanie závitov do ocele až do veľkosti M20. Závitovací cyklus zaistí automatické prepnutie smeru po dosiahnutí nastavenej hĺbky.

Rada špecialistu Tomek Náradie:

DH 35 V je skutočný pracant, ktorého v dielni neprehliadnete. Ak chcete využiť jej potenciál naplno, odporúčam investovať do kvalitných kobaltových vrtákov MK 4 a na rezanie závitov dokúpiť originálne nožný pedál. Ten vám uvoľní obe ruky na manipuláciu s materiálom. Pri inštalácii dbajte na dokonalé vyrovnanie základne a jej ukotvenie k podlahe - 365 kg síce drží skvele, ale pri vŕtaní priemerov nad 30 mm sú sily v zábere obrovské a stabilita je základom bezpečnosti aj presnosti.
