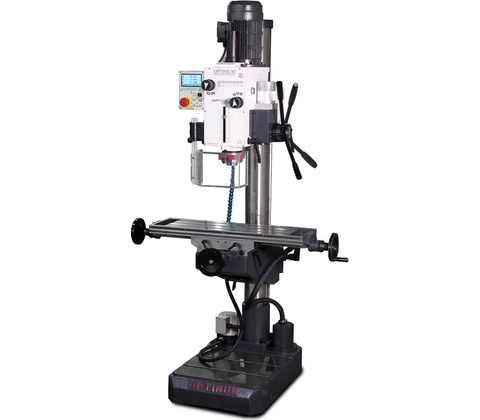

Optimum DH 40CTPED

OPTIMUM OPTIdrill DH 40CTPED je robustná univerzálna stĺpová prevodová vŕtačka s krížovým stolom, naklápacou hlavou a digitálnym odmeriavacím systémom DRO. Je určená na profesionálne vŕtanie, závitovanie a ľahšie frézovacie práce v dielňach, nástrojárňach, údržbe a kovovýrobe.

Masívna konštrukcia z liatiny spolu s prevodovkou s 12 rýchlostnými stupňami zabezpečuje vysokú stabilitu a pokojný chod aj pri náročnom obrábaní. Prevodové kolesá sú uložené v olejovom kúpeli, čím sa znižuje hlučnosť a opotrebenie prevodového mechanizmu.

Veľký krížový stôl s rozmermi 730 × 210 mm umožňuje presné polohovanie obrobku v osiach X a Y a rozširuje možnosti stroja o frézovacie operácie. Vŕtacia hlava je výškovo prestaviteľná a možno ju naklopiť v rozsahu ±45°.

Hlavné výhody:

• profesionálna stĺpová prevodová vŕtačka s frézovacími funkciami
• digitálny odmeriavací systém DRO pre presné polohovanie
• masívne liatinové prevedenie s vysokou tuhosťou
• 12 rýchlostných stupňov v rozsahu 95 – 3 200 ot./min
• vŕtací výkon do ocele až 32 mm
• trvalý vŕtací výkon do ocele 28 mm
• vreteno s kužeľom MK 4
• veľký krížový stôl 730 × 210 mm
• 3 T-drážky 14 mm na pracovnom stole
• možnosť frézovania so stopkovými frézami do priemeru 25 mm
• možnosť použitia nožovej hlavy do priemeru 76 mm
• naklápacia vŕtacia/frézovacia hlava ±45°
• strojný posuv pinoly
• integrovaný závitovací cyklus
• pravý a ľavý chod vretena
• brúsené prevodové kolesá pracujúce v olejovom kúpeli
• chladiace čerpadlo
• presne nastaviteľné vedenia pomocou klinových líšt
• nastaviteľný doraz vŕtacej hĺbky

Vŕtanie, závitovanie aj frézovanie:

DH 40CTPED nie je iba klasická stĺpová vŕtačka. Vďaka veľkému krížovému stolu, tuhému vedeniu a naklápacej hlave umožňuje vykonávať aj vybrané frézovacie operácie. Stroj je vhodný na vŕtanie otvorov, závitovanie, frézovanie drážok a obrábanie šikmých plôch.

Strojný posuv pinoly umožňuje rovnomerné vedenie nástroja do materiálu a znižuje fyzickú náročnosť pri dlhších obrábacích operáciách. Integrovaný závitovací cyklus zvyšuje efektivitu pri sériovom vytváraní vnútorných závitov.

Rozsah dodávky:

• Vŕtacia hlavička B 16 (1 – 13 mm)
• T-matice
• Redukčné puzdro MK 4 / MK 3
• Kužeľový tŕň MK4 / B 16
• Morse kužeľ MT4 / B22

OPTIMUM OPTIdrill DH 40CTPED predstavuje univerzálne riešenie pre profesionálne kovospracujúce prevádzky, ktoré požadujú vysokú tuhosť, presné polohovanie a široké možnosti obrábania. Kombinácia prevodového pohonu, krížového stola, naklápacej hlavy, strojného posuvu a DRO odmeriavania umožňuje používať stroj na široké spektrum vŕtacích, závitovacích a frézovacích operácií.
