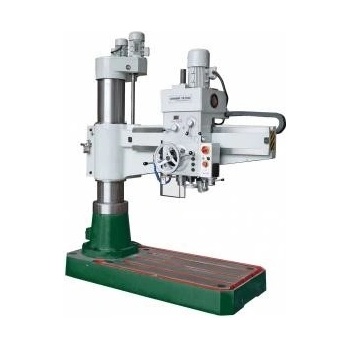

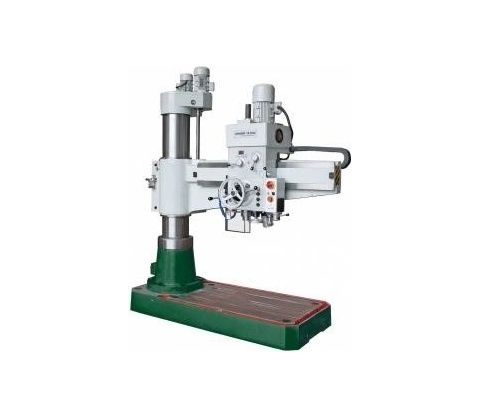

GreenLine VR 3050

Maximálny výkon a presnosť

Hlavné prednosti

Radiálna vŕtačka greenLine VR 3050 nie je len stroj, je to investícia do produktivity vašej výroby. Jej konštrukcia z ušľachtilej liatiny o váhe 3,2 tony slúži ako dokonalý tlmič vibrácií aj pri extrémnom zaťažení. Vďaka integrácii PLC riadiacej jednotky a frekvenčného meniča máte absolútnu kontrolu nad reznými podmienkami bez nutnosti zastavovať vreteno. Plne hydraulický systém upínania aretuje vretenník, stĺp aj rameno jediným povelom, čím eliminuje akékoľvek odchýlky v geometrii pri vŕtaní otvorov do priemeru 50 mm alebo rezanie závitov až do M40 v oceli. 01

Plynulá regulácia vretena

Frekvenčný menič umožňuje meniť otáčky v reálnom čase, čo šetrí nástroje a optimalizuje proces vŕtania. 02

Hydraulická aretácia osí

Pevné upnutie všetkých pohyblivých častí zaisťuje výkonná hydraulika ovládaná tlačidlom z panelu. 03

Moderná PLC elektronika

Riadiaci systém s digitálnym ukazovateľom otáčok a koncovými dorazmi garantuje bezpečnosť a opakovateľnú presnosť. 04

Morse kužeľ MK5

Masívne vreteno dovoľuje upnutie najväčších vrtákov a vyvrtávacích tyčí na priemyselné aplikácie. 05

Obrovské rameno

S dosahom až 1 400 mm od stĺpa a zdvihom ramena 1,2 m/min ľahko obslúžite aj nadmerné zvarence. 06

Priemyselné mazanie

Trochoidné olejové mazanie zaisťuje hladký chod prevodov aj pri nepretržitej trojzmennej prevádzke.

Oblasti nasadenia

Využitie

Ťažká strojárska výroba Vŕtanie a rezanie závitov v sériovej výrobe Opracovanie masívnych odliatkov a kovaných dielov Výroba dielov pre energetiku a lodiarstvo Stavba mostných a oceľových konštrukcií Vyvŕtanie veľkých priemerov v plnom materiáli Údržba ťažkej stavebnej a poľnohospodárskej techniky

Detailné technické údaje

Parametre stroja

Vŕtanie v oceli 50mm Priemyselný štandard Čo to znamená? Stroj vyvinie dostatočný moment na vyvŕtanie 5cm otvoru do plnej ocele bez nutnosti predvŕtania malými vrtákmi.

Pre liatinu sa vŕtací výkon zvyšuje až na 60 mm, čo robí z VR 3050 univerzálny stroj pre zlievárne aj obrobne.

Priemer stĺpa 320 mm Extrémna tuhosť Čo to znamená? Masívny liatinový stĺp s priemerom 32 cm zabraňuje prehnutiu ramena aj pri vŕtaní s maximálnym vyložením (rádiusom).

Väčší priemer stĺpa priamo ovplyvňuje súososť vŕtaných dier a minimalizuje chvenie ramena v osiach.

Rozsah otáčok 38–2000 rpm Plynulá regulácia Čo to znamená? Frekvenčný menič dovoľuje jemné doladenie otáčok podľa tvrdosti materiálu a priemeru vrtáka priamo počas rezu.

Vďakadigitálnemu displeju máte o aktuálnej rýchlosti vretena MK5 neustály prehľad, čo zvyšuje kvalitu povrchu otvoru.

Celková hmotnosť 3 200 kg Liatinový monoblok Čo to znamená? Váha cez 3 tony je nevyhnutná pre stabilitu. Stroj neprenáša vibrácie do podlahy a rameno zostáva stabilné aj v plnom zábere.

Váha3,2 t je kľúčová pre presnosť rezania závitov M40 a zaisťuje dlhú životnosť ložísk vretena.

Výkon a závitovanie

Vŕtací výkon (oceľ / liatina) 50/60 mm

Stroj je dimenzovaný na vŕtanie veľkých priemerov s vysokým posuvom bez rizika deformácie stĺpa.

Rezanie závitov (oceľ / liatina) M40 / M46

Vysoký krútiaci moment motora 3,0 kW umožňuje rezať metrické závity až do rozmeru M40 v plnom materiáli.

Strojný posuv vretena 0,06 - 0,85 mm/ot (6 st.)

Šesť prevodových stupňov posuvu zaistí ideálne vnikanie nástroja do materiálu v závislosti od zvolených otáčok.

Rozsah posuvu vretena (pinoly) 280 mm

Hĺbka vŕtania 280 mm na jeden zdvih vretena je ideálny na vŕtanie hlbokých otvorov aj s dlhými vrtákmi.

Geometria a dosah

Vzdialenosť vreteno - stĺp 350 - 1 400 mm

Možnosť vysunúť vreteník až 1,4 metra od stĺpa dáva operátorovi obrovskú flexibilitu pri veľkých obrobkoch.

Vzdialenosť vreteno - základňa 350 – 1 250 mm

Vertikálny rozsah vretena dovoľuje vŕtanie od nízkych dielov na kocke až po vysoké celky upnuté priamo na základni.

Uhol otáčania ramena ±180°

Možnosť otočiť celú vŕtaciu hlavu okolo stĺpu umožňuje obsluhu niekoľkých pracovných staníc naraz.

Rýchlosť zdvíhania ramena 1,2 m/min

Samostatný motor s výkonom 1,1 kW zaisťuje plynulý vertikálny pohyb ramena po stĺpe pre rýchle nastavenie výšky.

Elektrické a rozmerové údaje

Výkon hlavného motora 3 000 W (3 kW)

Trojfázový motor napájaný 400 V poskytuje stabilný krútiaci moment v celom spektre otáčok.

Hydraulické čerpadlo 750 W (0,75 kW)

Samostatná hydraulická jednotka slúži výhradne na spevnenie vreteníka, stĺpu a ramena.

Celkové rozmery (š × v × h) 2 195 × 2 480 × 970 mm

Rozmery zodpovedajú priemyselnému určeniu vŕtačky a vyžadujú pevnú inštaláciu v priestore haly.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Bohaté príslušenstvo v cene

Obsah balenia 1

Radiálna vŕtačka greenLine VR 3050

Kompletný stroj s vreteníkom MK5 1× 2

Upínacia kocka (Box Table)

Masívny stôl 750 × 500 × 500 mm na upevnenie obrobkov 1× 3

Súprava redukčných puzdier

Redukcia MK5/4, MK4/3, MK3/2 pre rôzne nástroje 1 set 4

Kotviaca sada 6 kusov masívnych skrutiek M24 × 400 mm na ukotvenie do základu 1× 5

Vŕtacie vybavenie

Skľučovadlo 1–16 mm, vyrážač, redukcia MK4/B16 a montážne kľúče 1 set

Často kladené otázky

Otázky a odpovede 01Ako prebieha hydraulické upínanie?

Stroj disponuje výkonným hydraulickým agregátom. Pomocou elektronického ventilu a ovládača na paneli dôjde k okamžitému hydraulickému zovretiu stĺpa, ramena aj vreteníka. To je zásadný rozdiel oproti mechanickým verziám, kde hrozí „povolená aretácia“ vplyvom vibrácií pri vŕtaní. 02Je frekvenčný menič odolný v prašnom prostredí?

Áno, všetky elektrické komponenty stroja zodpovedajú štandardom CE a sú uložené v prachotesnom rozvádzači na vreteníku. Elektronika je chránená proti prehriatiu a spĺňa priemyselné normy pre nepretržitú prevádzku. 03Je možné na vŕtačke rezať ľavé aj pravé závity?

Samozrejme. Vďaka invertoru a PLC systému môžete ľahko prepínať smer otáčania vretena, čo je pri závitovaní do M40 nevyhnutnosťou. PLC systém tiež stráži koncové polohy, aby nedošlo k nabúraniu vretena do stola. 04Je na inštaláciu nutný špeciálny žeriav?

Vzhľadom na hmotnosť 3 200 kg a výšku cez 2,4 metra je na vykládku a ustavenie potrebný vysokozdvižný vozík so zodpovedajúcou nosnosťou alebo mostový žeriav. Odporúčame inštaláciu konzultovať s naším technikom. 05Ako funguje automatické mazanie?

Stroj využíva systém trochoidného mazania olejom. Čerpadlo udržuje stály tlak oleja v prevodovej skrini, čo zaisťuje minimálne trenie a efektívny odvod tepla z ozubených kolies pri vysokom krútiacom momente.
