ABSE premium AS50M14

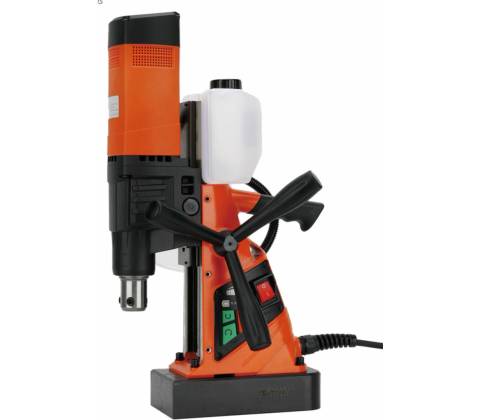

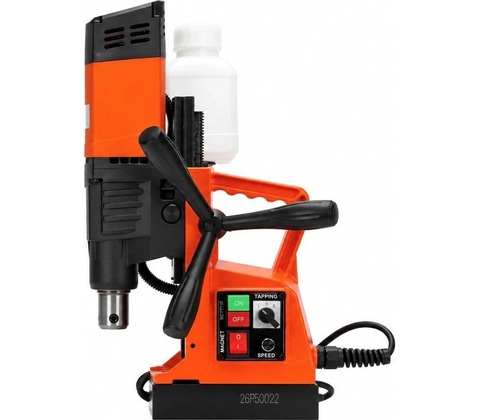

ABSE premium AS50M14 – magnetická jadrová vŕtačka so závitovaním do M14

Magnetická jadrová vŕtačka ABSE premium AS50M14 s príkonom 1 150 W spája jadrové vŕtanie do Ø 50 mm, vŕtanie špirálovými vrtákmi do Ø 16 mm a rezanie vnútorných závitov do M14. Elektronická regulácia otáčok, pravý a ľavý chod a pozvoľný rozbeh motora umožňujú prispôsobiť prácu použitému nástroju a vykonávanej operácii.

AS50M14 je určená na obrábanie priamo na obrobku pri zámočníckej výrobe, montáži oceľových konštrukcií a údržbe. Magnetická základňa upevní stroj na vhodný feromagnetický podklad, takže veľké alebo už namontované dielce nemusíte presúvať k stacionárnej vŕtačke.

Vŕtanie a závitovanie v jednom stroji

• Jadrové vŕtanie do Ø 50 mm: na otvory v oceľových plechoch a konštrukčných prvkoch. Maximálna uvádzaná hĺbka jadrového vŕtania je 50 mm.
• Špirálové vŕtanie do Ø 16 mm: na menšie otvory a prípravu otvorov pred závitovaním, s príslušným kompatibilným upnutím.
• Závitovanie do M14: na vytváranie vnútorných metrických závitov pomocou vhodného závitníka a upínača.
• Pravý a ľavý chod: umožňuje zmenu smeru otáčania pri rezaní a spätnom vyskrutkovaní závitníka.
• Elektronická regulácia otáčok: na nastavenie otáčok podľa nástroja, priemeru a obrábaného materiálu.
• Pozvoľný rozbeh motora: pre plynulejší nábeh otáčok pri spustení.

Magnetické upevnenie a nastaviteľná výška

Magnetická základňa má rozmery 85 × 176 × 39 mm a výrobcom uvádzanú prídržnú silu 9 000 N. Táto hodnota nepredstavuje zaručenú prídržnú silu na každom obrobku: skutočné upevnenie ovplyvňuje materiál, hrúbka, rovinnosť a stav kontaktnej plochy. Katalóg uvádza minimálnu hrúbku oceľového podkladu 10 mm.

Zdvih 130 mm a nastavenie výšky motorovej jednotky v rozsahu 95 mm pomáhajú prispôsobiť pracovný priestor dĺžke nástroja a upínacej zostavy. Vedenie využíva dvojitú rybinovú konštrukciu a povrchovo tvrdené vodiace časti. Rukoväť na prenášanie a hmotnosť 11,2 kg umožňujú premiestňovanie stroja medzi pracoviskami.

Technické parametre ABSE premium AS50M14

Kapacity, napájanie a konštrukčné údaje magnetickej vŕtačky AS50M14

Značka

ABSE premium

Model

AS50M14

Typ stroja

Magnetická jadrová vŕtačka s funkciou závitovania

Príkon 1 150 W

Napájanie 220–240 V AC, 50–60 Hz

Maximálny priemer jadrového vŕtania 50 mm

Maximálna hĺbka jadrového vŕtania 50 mm

Maximálny priemer špirálového vŕtania 16 mm

Maximálna veľkosť závitu

M14

Menovité otáčky podľa katalógu 670 ot./min

Elektronická regulácia otáčok

Áno

Pravý a ľavý chod

Áno

Pozvoľný rozbeh motora

Áno

Mechanická zmena prevodu

Áno

Zdvih 130 mm

Rozsah nastavenia výšky motorovej jednotky 95 mm

Priemer upínacieho rozhrania vretena 19,05 mm (3/4″)

Uvádzaná magnetická prídržná sila 9 000 N

Rozmery magnetickej základne 85 × 176 × 39 mm

Minimálna hrúbka oceľového podkladu podľa katalógu 10 mm

Hmotnosť 11,2 kg

Na aké práce je AS50M14 vhodná?

Vŕtačka sa uplatní pri výrobe a montáži oceľových konštrukcií, príprave skrutkových spojov, zámočníckych prácach a opravách strojových dielcov. Možnosť špirálového vŕtania a následného závitovania je praktická tam, kde potrebujete v dielci pripraviť závitový spoj. Pri zmene operácie použite zodpovedajúci nástroj, upnutie a pracovné nastavenie.

Pre jadrové vŕtanie zvoľte vrták podľa materiálu, požadovaného priemeru a reznej hĺbky. Pri závitovaní prispôsobte predvŕtaný otvor priemeru a stúpaniu závitu a použite vhodné mazanie. Rezný nástroj aj upínacia zostava musia byť kompatibilné so strojom; rovnaký priemer stopky sám osebe nepotvrdzuje vhodnosť všetkého príslušenstva.

Časté otázky k magnetickej vŕtačke AS50M14

Dokáže AS50M14 aj rezať závity?

Áno. ABSE premium AS50M14 umožňuje rezanie vnútorných závitov do M14 s použitím vhodného závitníka a kompatibilného upínača. Má elektronickú reguláciu otáčok aj pravý a ľavý chod. Vhodnosť konkrétnej operácie závisí aj od materiálu, typu závitníka a pokynov v návode.

Aký najväčší otvor možno vyvŕtať?

Jadrovým vrtákom možno vŕtať do priemeru 50 mm a hĺbky 50 mm. Pre špirálové vrtáky je uvedený maximálny priemer 16 mm. Ide o dve odlišné kapacity vŕtania.

Má stroj nastaviteľné otáčky?

Áno, má elektronickú reguláciu otáčok. Menovitú hodnotu 670 ot./min; nejde o údaj o celom rozsahu regulácie. Pracovné otáčky voľte podľa nástroja, materiálu a vykonávanej operácie.

Na akom podklade možno použiť magnetickú základňu?

Na vhodnej feromagnetickej oceli s čistou, rovnou kontaktnou plochou. Katalóg uvádza minimálnu hrúbku oceľového podkladu 10 mm. Pripevnenie a zaistenie stroja vykonajte podľa návodu na použitie.

Hľadáte magnetickú vŕtačku na otvory aj vnútorné závity? ABSE premium AS50M14 ponúka jadrové vŕtanie do Ø 50 mm, špirálové vŕtanie do Ø 16 mm a závitovanie do M14 v jednom stroji.
