ABSE premium AS50BLM16

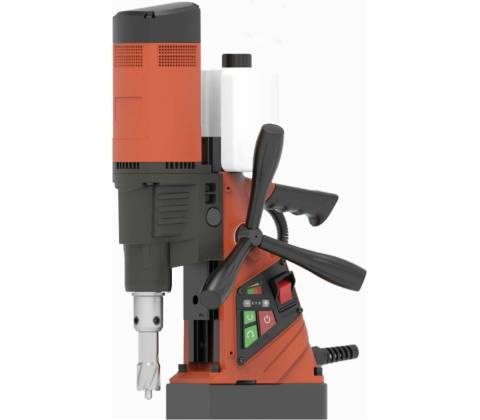

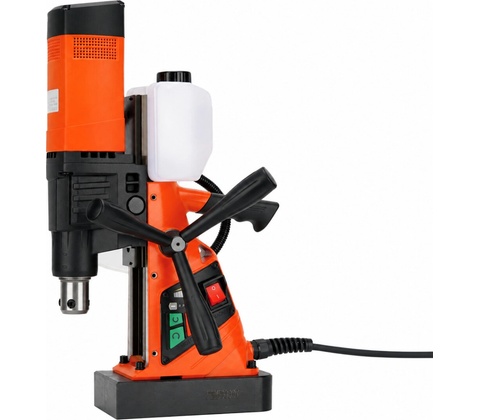

ABSE premium AS50BLM16 – bezuhlíková magnetická jadrová vŕtačka so závitovaním do M16

Bezuhlíková magnetická jadrová vŕtačka ABSE premium AS50BLM16 s príkonom 1 600 W je určená na jadrové vŕtanie do Ø 50 mm, vŕtanie špirálovými vrtákmi do Ø 20 mm a rezanie vnútorných závitov do M16. Spája bezuhlíkový pohon, 6-stupňovú elektronickú reguláciu otáčok a pravý aj ľavý chod pre vŕtanie a závitovanie priamo na obrobku.

AS50BLM16 sa uplatní pri výrobe a montáži oceľových konštrukcií, zámočníckych prácach a priemyselnej údržbe. Magnetická základňa upevní stroj na vhodný feromagnetický podklad, takže môžete obrábať aj veľké alebo už namontované dielce bez ich presúvania k stacionárnej vŕtačke.

Bezuhlíkový motor a riadenie otáčok

Bezuhlíkový motor nevyžaduje výmenu uhlíkových kefiek. Odpadá tak tento úkon údržby pohonu; stroj však naďalej vyžaduje čistenie, kontrolu a údržbu podľa návodu na použitie. Príkon 1 600 W dopĺňa pozvoľný rozbeh a nadprúdová ochrana motora.

Šesť stupňov elektronickej regulácie umožňuje prispôsobiť otáčky nástroju a pracovnej operácii. Maximálne uvádzané otáčky sú 900 ot./min. Elektronika podporuje udržiavanie konštantných otáčok pri zaťažení v rámci pracovných možností stroja. Pamäť nastavenia otáčok podľa katalógu uchováva zvolené nastavenie aj po odpojení a opätovnom pripojení napájania.

Jadrové vŕtanie, špirálové vŕtanie a závitovanie

• Jadrové vŕtanie do Ø 50 mm: na vytváranie otvorov v oceľových plechoch a konštrukčných prvkoch. Maximálna uvádzaná hĺbka jadrového vŕtania je 50 mm.
• Špirálové vŕtanie do Ø 20 mm: na menšie otvory a prípravu otvorov pred závitovaním, s vhodnou kompatibilnou upínacou zostavou.
• Závitovanie do M16: na rezanie vnútorných metrických závitov pomocou vhodného závitníka a upínača.
• Pravý a ľavý chod: na zmenu smeru otáčania pri rezaní a spätnom vyskrutkovaní závitníka.

Jednotlivé kapacity sa vzťahujú na konkrétny spôsob obrábania. Údaj Ø 50 mm označuje kapacitu jadrového vŕtania, nie maximálny priemer špirálového vrtáka. Pri závitovaní vyberajte priemer predvŕtaného otvoru podľa veľkosti a stúpania závitu.

Magnetická základňa s indikáciou prisatia

Výrobcom uvádzaná magnetická prídržná sila je 15 000 N. Stroj má indikáciu stavu magnetického prisatia a pohotovostný režim so zníženým prisatím. Skutočná prídržná sila závisí od materiálu, hrúbky, rovinnosti a čistoty kontaktnej plochy; katalóg uvádza minimálnu hrúbku oceľového podkladu 10 mm. Spôsob používania magnetu a zaistenia stroja musí zodpovedať návodu.

Zdvih 120 mm a nastavenie výšky motorovej jednotky v rozsahu 90 mm pomáhajú prispôsobiť pracovný priestor dĺžke nástroja a upínacej zostavy. Dvojité rybinové vedenie dopĺňa aretácia posuvnej časti. Viacsegmentový indikátor zobrazuje zvolený stupeň otáčok a stav magnetického prisatia; podsvietené tlačidlá signalizujú smer otáčania vretena.

Technické parametre ABSE premium AS50BLM16

Kapacity a technické údaje bezuhlíkovej magnetickej vŕtačky AS50BLM16

Značka

ABSE premium

Model

AS50BLM16

Typ stroja

Bezuhlíková magnetická jadrová vŕtačka s funkciou závitovania

Motor

Bezuhlíkový

Príkon 1 600 W

Napájanie 220–240 V AC, 50–60 Hz

Maximálny priemer jadrového vŕtania 50 mm

Maximálna hĺbka jadrového vŕtania 50 mm

Maximálny priemer špirálového vŕtania 20 mm

Maximálna veľkosť závitu

M16

Maximálne otáčky podľa katalógu 900 ot./min

Elektronická regulácia otáčok 6 stupňov

Pamäť nastavenia otáčok

Áno

Udržiavanie konštantných otáčok pri zaťažení

Áno

Pravý a ľavý chod

Áno

Pozvoľný rozbeh motora

Áno

Nadprúdová ochrana motora

Áno

Zdvih 120 mm

Rozsah nastavenia výšky motorovej jednotky 90 mm

Priemer upínacieho rozhrania vretena 19,05 mm (3/4″)

Uvádzaná magnetická prídržná sila 15 000 N

Indikácia stavu magnetického prisatia

Áno

Pohotovostný režim so zníženým magnetickým prisatím

Áno

Aretácia posuvnej časti

Áno

Rozmery magnetickej základne podľa katalógovej tabuľky 198 × 100 × 45 mm

Rozmery stroja podľa katalógu 307 × 181 × 360 (560) mm

Minimálna hrúbka oceľového podkladu podľa katalógu 10 mm

Hmotnosť 14 kg

Výber nástrojov a príslušenstva

Jadrový vrták vyberajte podľa obrábaného materiálu, požadovaného priemeru, reznej hĺbky a kompatibility upínania. Pri špirálovom vŕtaní a závitovaní použite zodpovedajúci adaptér alebo upínač. Samotný priemer upínacieho rozhrania 19,05 mm nepotvrdzuje kompatibilitu každej upínacej zostavy.

Pre jednotlivé operácie zvoľte vhodné otáčky, posuv a mazanie alebo chladenie podľa pokynov výrobcu nástroja a návodu stroja. Katalóg medzi základným príslušenstvom uvádza chladiacu nádobu, kľúč a bezpečnostný popruh.

Časté otázky k AS50BLM16

Je AS50BLM16 bezuhlíková vŕtačka?

Áno. ABSE premium AS50BLM16 používa bezuhlíkový motor s príkonom 1 600 W. Motor nevyžaduje výmenu uhlíkových kefiek; ostatná údržba stroja sa vykonáva podľa návodu.

Dokáže vŕtačka rezať závity?

Áno, umožňuje rezanie vnútorných závitov do M16 s použitím vhodného závitníka a kompatibilného upínača. Má pravý aj ľavý chod a 6-stupňovú elektronickú reguláciu otáčok. Vhodnosť konkrétnej operácie závisí aj od materiálu, závitníka a pracovných podmienok.

Aký najväčší otvor možno vyvŕtať?

Jadrovým vrtákom možno vŕtať do priemeru 50 mm a hĺbky 50 mm. Pri špirálových vrtákoch je maximálny uvádzaný priemer 20 mm.

Aký rozsah otáčok má AS50BLM16?

Katalóg uvádza 6 stupňov elektronickej regulácie a maximálne otáčky 900 ot./min. Konkrétne otáčky jednotlivých stupňov v dodaných podkladoch nie sú uvedené.

Čo ovplyvňuje prídržnú silu magnetu?

Materiál a hrúbka oceľového podkladu, jeho rovinnosť a stav kontaktnej plochy. Katalóg uvádza minimálnu hrúbku podkladu 10 mm. Hodnota 15 000 N nie je zárukou rovnakej prídržnej sily na každom obrobku.

Potrebujete vŕtať otvory aj rezať vnútorné závity priamo na oceľovej konštrukcii? ABSE premium AS50BLM16 ponúka bezuhlíkový pohon, jadrové vŕtanie do Ø 50 mm, špirálové vŕtanie do Ø 20 mm a závitovanie do M16 v jednom stroji.
